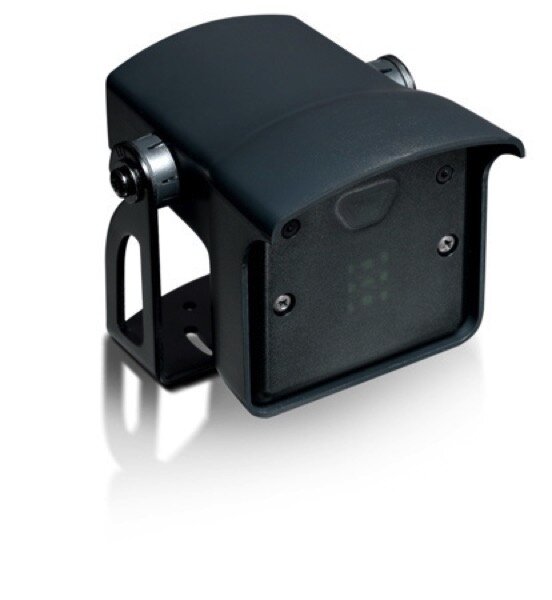

BEA Falcon: Radar und Bewegungsmelder für die Industrieumgebung

Der BEA FALCON ist ein Radar Bewegungsmelder mit Richtungserkennung zur Optimierung der Tor-Funktion. Er erfasst alle Bewegungen, jedoch kann der BEA FALCON Personen und Parallelverkehr ausblenden. Die Ausblendung des Paralleverkehrs hilft bei der Einschränkung der Fehlauslösungen. Auf einer Montagenhöhe von 7 m hat der BEA FALCON ein Erfassungsfeld von 4 x 5 m.

PRODUKTMERKMALE

Berührungslose Öffnung von Toren durch Betreten des Detektionsbereichs
Richtungserkennung vermeidet Fehlöffnungen und spart Energiekosten
Erfassungsfilter zur Unterscheidung von Personen und Fahrzeugen
Min. Erfassungsgeschwindigkeit 50 mm/s
Für alle Antriebssysteme mit konventioneller Verkabelung

ANWENDUNG
Der Radar Bewegungssensor BEA Falcon ist mit seinem robusten Gehäuse, der Schutzklasse IP65 und seiner Immunität gegen Vibrationen und Störungen am Tor besonders gut für Industrieumgebungen geeignet.

Die Richtungserkennung des BEA FALCON verringert die Öffnungszyklen und spartso Energie.

Das robuste Gehäuse des BEA Falcon Radars hält Vibrationen und Störungen stand

Unerwünschte Erfassungen werden durch die Parallelverkehrserkennung ausgeblendet.
Integrierte Parallelverkehrserkennung

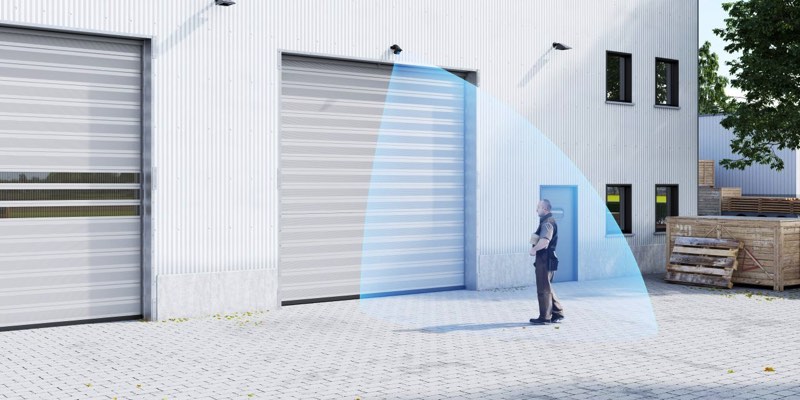

Das Fußgängerfilter beschränkt die Erfassung auf Fahrzeuge.
Beschränkung der Erfassung auf Fahrzeuge, sodass Fußgänger keinen Zutritt haben

TECHNISCHE DATEN des BEA FALCON Bewegungsmelders

Technologie: Mikrowellen-Doppler-Radar
Sendefrequenz: 24,150 GHz
Sendeleistung: < 20 dbm EIRP
Dichte der Sendeleistung: < 5 mw/cm²
Erfassungsmodus: Bewegung
Erfassungsfeld: 4 x 5 m
Erfassungsgeschwindigkeit: min. 5 cm/s
Stromversorgung:
- 12 V - 24 V AC ±10%;=""
- 12 V - 24 V DC +30% / -10%"
Netzfrequenz: 50 - 60 Hz
Leistungsaufnahme: < 2 W
Ausgang:
- Relais (potentialfreie Relaiskontakte)
- max. Kontaktspannung: 42 V AC/DC
- max. Kontaktstrom: 1 A
- Schaltleistung: max. 30w (dc) / 60va (ac)
LED-Signal:
- Rot: Erfassung, Parameteranzeige;
- Grün: Wertanzeige
Montagehöhe: 3,5 m - 7m
Schutzklasse: ip 65
Temperaturbereich: von -30 °C bis + 60 °C
Abmessungen: 127 mm x 102 mm x 96 mm (B x H x T)
Neigungswinkel: 0° bis 180° senkrecht
Kabellänge: 10 m
