BEA Condor Radar-Bewegungsmelder und Anwesenheitssensor für Industrietore

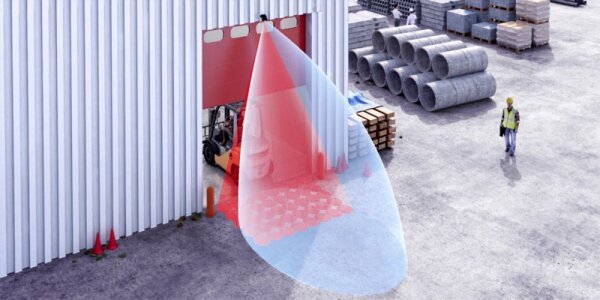

Der BEA CONDOR ist Radar-Bewegungsmelder und Aktivinfrarot-Anwesenheitssensor in einem Gerät. Hierdurch kann er zum Öffnen und Schließen von Industrietoren, als auch zur Erkennung von Objekten und Fahrzeugen im Anwesenheitsbereich genutzt werden.
Die zuverlässige Öffnung wird durch die
Planar-Antenne gewährleistet. Die Anzahl an verarbeiteten Informationen ermöglicht höchste Präzision bei der Ausblendung der Fussgänger, des Parallelverkehrs und eventueller Störfaktoren. Der Anwesenheitsbereich der Infrarottechnologie erfasst jedes Fahrzeug oder Objekt, das sich in der Nähe des Tores befindet. Die
Ausblendung des Paralleverkehrs hilft bei der Einschränkung der Fehlauslösungen.
PRODUKTMERKMALE
- Berührungslose Öffnung von Toren durch Betreten des Detektionsbereichs
- Die Bewegungserfassung ist einfach der Umgebung entsprechend einstellbar
- Anwesenheitserfassung erlaubt, die Haltezeit des Tores zu verringern. Dies ermöglicht Energieeinsparungen, die proportional zur Anzahl der Öffnungszyklen des Tores sind.
- Richtungserkennung vermeidet Fehlöffnungen und spart Energiekosten
- Erfassungsfilter zur Unterscheidung von Personen und Fahrzeugen
- Min. Erfassungsgeschwindigkeit 50 mm/s
- Berührungsloser Schutz von Tor, Personen oder Objektendurch Anwesenheitserkennung im Vorraum des Tores
ANWENDUNG
Der Bewegungs- / Anwesenheitssensor BEA CONDOR ist mit seinem robusten Gehäuse, der Schutzklasse IP65 und seiner Immunität gegen Vibrationen und Störungen am Tor besonders gut für Industrieumgebungen geeignet.
Die
Anwesenheitserfassung des BEA CONDOR erlaubt die Verringerung der Haltezeit des Tores und spart so Energie.
Unerwünschte Erfassungen werden durch die
Parallelverkehrserkennung ausgeblendet.
Der BEA Condor ist eine
Alternative zur Induktionsschleife. Er bietet eine schnelle Installation und sofortige Betriebsbereitschaft.
TECHNISCHE DATEN
- Technologie: Mikrowellen-Doppler-Radar UND Aktiv-Infrarot
- Sendefrequenz: 24,150 GHz
- Wellenlänge: 875 nm
- Dichte der Sendeleistung:
- Radar: < 5 mW/cm²
- Aktiv-Infrarotr: < 250 mW/m²
- Erfassungsmodus: Bewegung
- Erfassungsfeld:
- Radar: 4 m x 5 m
- Aktiv-Infrarot: 4 m x 4 m (Emmissionspunkte)
- Erfassungsgeschwindigkeit: min. 5 cm/s
- Reaktionszeit
- Radar: 100 ms
- Aktiv-Infrarot: 250 ms
- Stromversorgung:
- 12 V - 24 V AC ±10%
- 12 V - 24 V DC +10% / -3%
- Netzfrequenz: 50 - 60 Hz
- Leistungsaufnahme: < 3,5 W
- Ausgang:
- 2 Relais (potentialfreie Relaiskontakte)
- max. Kontaktspannung: 42 V AC/DC
- max. Kontaktstrom: 1 A
- Schaltleistung: max. 30 W (DC) / 60 VA (AC)
- Montagehöhe: 3,5 m - 6,0 m
- Schutzklasse: ip 65
- Temperaturbereich: von -30 °C bis + 60 °C
- Abmessungen: 127 mm x 102 mm x 96 mm (B x H x T)
- Neigungswinkel: -8° bis 22° (relativ zur Frontblende)
- Kabellänge: 10 m
- Gewicht: 0,4 kg
- Zertifizierungen:
- EN 300 440-2 V1.4.1
- EN 301 489-1 V1.9.2
- EN 301 489-3 V1.6.1
- EN 62311
- EN 62479
LIEFERUMFANG
- BEA CONDOR Bewegungs- / Anwesenheitssensor
- Anschlußkabel
- Montage- und Bedienungsanleitung BEA CONDOR
