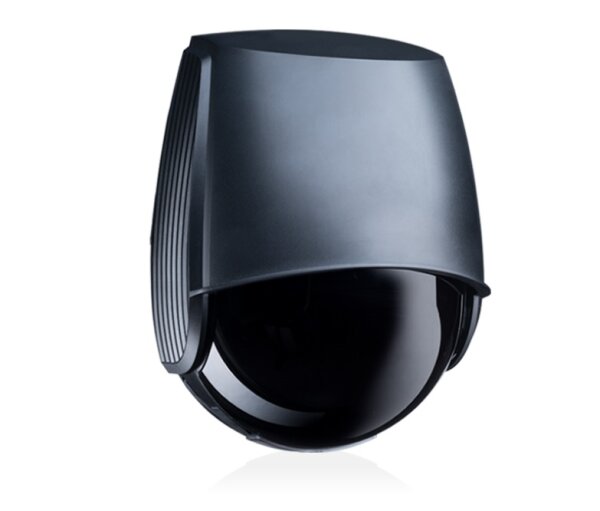

LZR Widescan Bewegungs- und Anwesenheitssensor / -Scanner für Industrietore
Bewegungs-, Anwesenheits- und Absicherungssensor für Industrietore mit 3D-Laser Scanner auf Prinzip der Lichtlaufzeitmessung. Der umfangreiche Bereich vor dem Tor wird abgedeckt, indem 7 schräge Laservorhänge generiert werden.
Die zuverlässige Anwesenheitserfassung erlaubt, die Haltezeit des Tores zu verringern und garantiert ein früheres Schließen des Tores. Da der LZR Widescan Sensor konstant die von einem Objekt zurückgelegte Strecke, seine Höhe und seine Art speichert, filtert er den Parallelverkehr und ignoriert – falls erforderlich – Fußgänger.
PRODUKTMERKMALE
- Montagehöhe 2 m bis 10 m
- Berührungslose Öffnung von Toren durch Betreten des Detektionsbereichs
- Berührungsloser Schutz von Tor, Personen oder Objekten durch
- Anwesenheitserkennung im Vorraum des Tores
- Einstellbare Öffnungshöhen je nach Größe des Objekts
- Richtungserkennung vermeidet Fehlöffnungen und spart Energiekosten
- Erfassungsfilter zur Unterscheidung von Personen und Fahrzeugen
- 3 virtuelle Zugschalter zur Öffnung des Tores programmierbar
- Lasertechnologie filtert Störquellen wie Regen, Schnee, Nebel aus
- Integriertes LC-Display zur Programmierung der Funktionen
ANWENDUNG
Der BEA LZR Widescan Sensor ist ein Öffnungs-, Anwesenheits- und Absicherungssensor für Industrietore. Er vereint 3 Funktionen in einem Gerät: das Öffnen des Tores, die Vorraumüberwachung und die Absicherung.
Eine Kalkulationsmatrix vor dem Tor erlaubt eine präzise Distanzmessung.
Der LZR®-WIDESCAN erkennt exakt, wenn sich Fahrzeuge annähern oder parken und verhindert so jeden möglichen Kontakt mit dem Tor.
Die zuverlässige Anwesenheitserfassung erlaubt, die Haltezeit des Tores zu verringern und garantiert ein früheres Schließen des Tores.
Die Lasertechnologie bietet eine große Unabhängigkeit von Störquellen wie Regen, Schnee, Nebel.
TECHNISCHE DATEN
| Technologie |
LASER Scanner, Lichtlaufzeitmessung (7 Laservorhänge) |
| Erfassungsmodus |
Bewegung, Anwesenheit, Höhe und Geschwindigkeit |
| Erfassungsfeld, max. |
Breite: 1 x Montagehöhe; Tiefe: 1 x Montagehöhe |
| Dicke des 1. Vorhangs |
0,5 cm / m (Montagehöhe) |
| Montagehöhe, typ. |
2 bis 10 m
|
| Reflektivität, min. |
> 2 % (von Boden und Objekt)
(gemessen bei max. 6 m im Absicherungsfeld) |
| Objektgröße, tpy. min. |
70 cm x 30 cm x 20 cm |
| Optische Eigenschaften |
IR LASER: Wellenlänge 905 nm; Ausgangs-Pulsleistung < 0.1 mW; Klasse 1
Sichtbarer LASER: Wellenlänge 635 nm; Ausgangs-Dauerleistung <1 mW; Klasse 2 |
| Spannungsversorgung |
12 V - 24 V AC +/-10% ; 12 V - 30 V DC +/-10% @ Sensoranschluss |
| Versorgungsspannung |
12V AC (-10%) - 24V AC (+10%) (50-60Hz) ; 12V DC (-10%) - 30V DC @Sensorklemme
(Versorgungsstrom sollte max. 1,5 A betragen) |
| Leistungsaufnahme |
Heizung Aus: 2,5 W
Heizung Auto: typ. < 10 W, max. 15 W |
| Reaktionszeit |
typ. 230 ms; max. 800 ms (hängt von Immunität ab) |
| Ausgänge |
2 x Halbleiterrelais (galvanisch isolierter Ausgang - polaritätsfrei)
24V AC / 30V DC (max. Schaltspannung) - 100 mA (max. Schaltstrom)
- Schaltungsmodus: NO/NC
- Frequenzmodus: pulsierendes Signal (f= 100 Hz +/- 10%)
1 x elektromechanisches Relais (galvanisch isolierter Ausgang - polaritätsfrei)
30V AC / 42V DC (max. Schaltspannung) - 500 mA (max. Schaltstrom)
|
| Testeingang |
30V DC (max. Schaltspannung) - niedrig > 1V, hoch > 10V (Spannungsschwelle) |
| LED Signal |
3 farbige LED |
| Abmessungen |
159 mm (H) x 208 mm (B) x 127 mm (T) |
| Material / Farbe |
PC/ASA / Schwarz |
| Drehbereich auf Montagesockel |
45° nach rechts, 15° nach links (verriegelbar) |
| Neigungswinkel auf Montagesockel |
-10° bis +5° |
| Schutzklasse |
IP65 (IEC / EN 60529) |
| Temperaturbeich |
-30 °C bis +60 °C |
| Kommunikation (Bluetooth) |
Bandbreite: 2402 MHz - 2480 MHz
Maximale Sendeleistung: 12 dBm |
LIEFERUMFANG
- Radar-Bewegungsmelder für Industrietore
- Anschlusskabel, 10 m
