BEA LZR-I110 Laser-Scanner zur Absicherung von Industrietoren
Der BEA LZR-I110 ist ein speziell an die Anforderungen an den effizienten
Betrieb von Industrietoren entwickelter Laserscanner.
Die Funktion des BEA LZR®- I110 beruht auf dem Prinzip der Lichtlaufzeitmessung. Die Präzision dieser Technologie ermöglicht eine zuverlässige Erfassung auch kleinster Objekte.

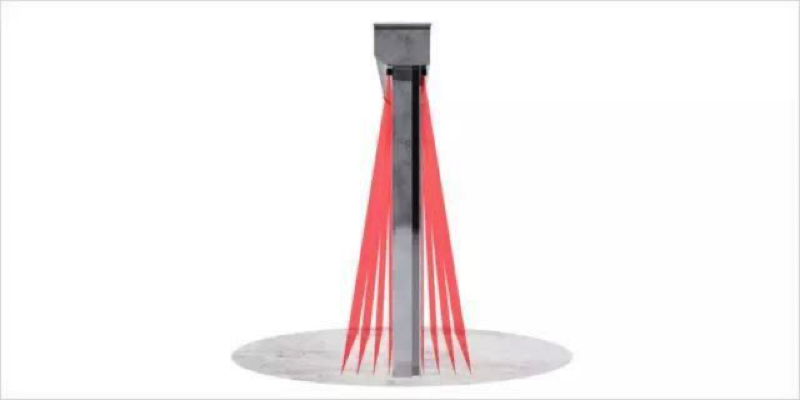

Durch eine dynamische Orientierung der Laserstrahlen auf insgesamt 4 Erfassungsebenen, garantiert der BEA LZR-I110 Laserscanner eine einzigartige Absicherung der Gefahrenbereiche in und vor der Torschließebene. Der LZR®-I110 ist für den Einsatz in Industrieumgebungen entworfen worden und hat ein
maximales Erfassungsfeld von 5,0 m x 5,0 m.
PRODUKTMERKMALE
- Überwachung von Industrietoren
- Einfache, intuitive Installation ohne aufwendige Bodenverlegung
- Sichere Erfassung jeglicher Fahrzeugtypen
- Erkennung der Fahrtrichtung von Fahrzeugen
- Fußgängerausblendung im Öffnungsbereich
- Maximales Erfassungsfeld von 5,0 m × 5,0 m
- Unabhängig von Bodenbeschaffenheit und Umgebung
- Leichte Inbetriebnahme und zur Nachrüstung bestehender Anlagen
- Absicherung bei Zu- und Auffahrt (Einzugssicherung)
- Bis zu 2 virtuelle Drucktaster zur Öffnung des Tors
- Filtert externe Störeinflüsse (Torvibration, Schnee, Regen...)
ANWENDUNG BEA LZR-I100

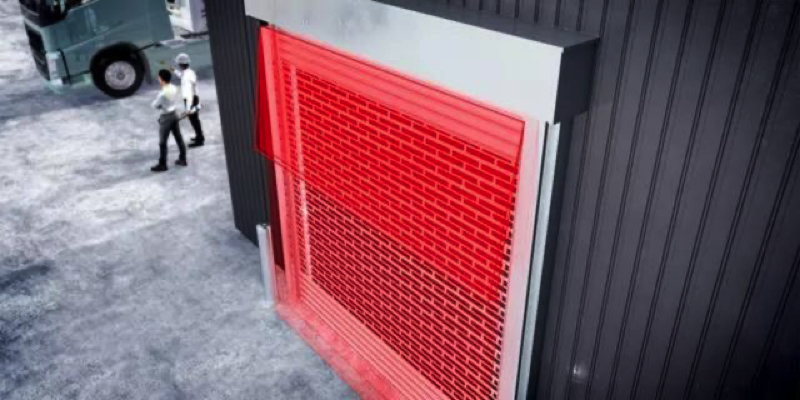

2 Erfassungsfelder
Sicherheit beim Öffnen (Einzugssicherheit) und beim Schließen durch 2 unabhängige Erfassungsfelder.

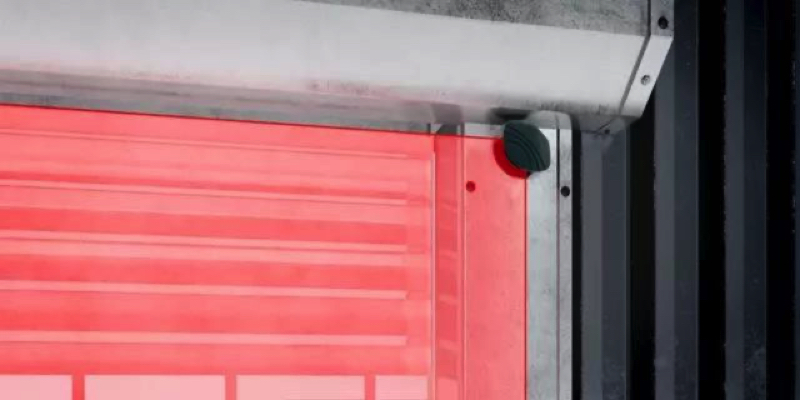

Entworfen für Industrieumgebungen
Schutzklasse IP65, 10 m Kabel, Torvibrationen und externe Störeinflüsse (Regen, Schnee, … ) werden herausgefiltert.

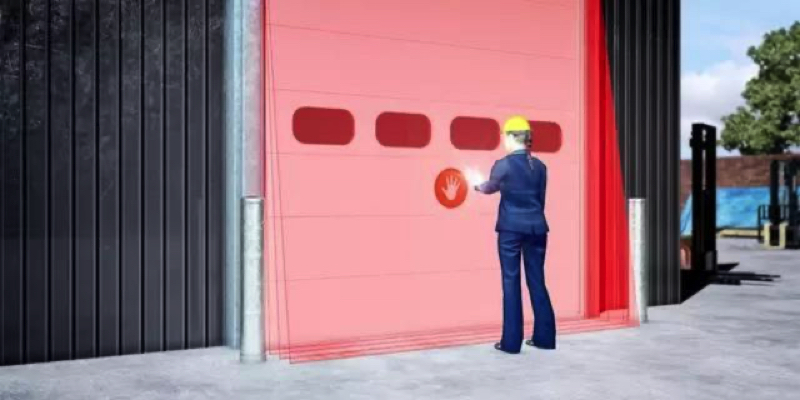

Virtuelle Drucktaster
Der LZR®-I100 bietet die Möglichkeit zur Einrichtung von 2 virtuellen Drucktastern zum Öffnen des Tores.
BEA Sensor als Alternative.
Der Laserscanner LZR-I100 kann bestehende Lösungen, wie z. B. Kontaktleisten, Lichtgitter oder Lichtschranken ersetzen.
TECHNISCHE DATEN
| Technologie |
LASER Scanner, Lichtlaufzeitmessung |
| Erfassungsmodus |
Anwesenheit ( EN 12453 Typ E ) |
| Erfassungsbereich |
LZR®-I110: 5,0 m × 5,0 m |
| Remissionsfaktor |
> 2 % |
| Winkelauflösung |
0,3516° |
| Objektgröße, min. typ. |
2,1 cm @ 3 m / 3,5 cm @ 5 m / 7 cm @ 10 m (im Verhältnis zum Objektabstand) |
| Testkörper |
700 mm × 300 mm × 200 mm (Prüfkörper A gemäß EN 12445) |
| Sender |
Infrarot LASER: Wellenlänge 905 nm; Ausgangsleistung <0.10 mW (CLASS 1)
Rote sichtbare LASER: Wellenlänge 635 nm; Ausgangsleistung <1 mW (CLASS 2) |
| Spannungsversorgung |
10-35V DC am Sensoranschluss |
| Leistungsaufnahme |
< 5 W |
| Antwortzeit |
typ. 20 ms; max. 80 ms |
| Ausgänge |
2 elektronische Relais ( galvanisch isolierte Ausgänge - polaritätsfrei )
Max. Schaltspannung: 35V DC / 24V AC
Max. Schaltstrom: 80 mA ( resistiv ) |
| LED Signal |
1 blaue LED: Betriebszustand
1 orange LED: Fehleranzeige
2 zweifarbige LED: Statusanzeige der Ausgänge |
| Abmessungen |
125 mm (B) × 93 mm (T) × 70 mm (H) ( Montagesockel + 14 mm ) |
| Material |
PC/ASA |
| Farbe |
weiß |
| Drehbereich |
5° bis +5° ( verriegelbar ) |
| Neigungswinkel |
-3° bis +3° |
| Schutzklasse |
IP65 |
| Temperaturbereich |
-30°C bis +60°C in Betrieb |
| Feuchtigkeit |
0-95 % nicht kondensierend |
| Vibrationen |
< 2 G |
| Konformität |
Dieses Produkt entspricht allen geltenden EG-Richtlinien. Für weitere Informationen, siehe Konformitätserklärung. |
LIEFERUMFANG
- BEA LZR-I110 Laser-Scanner
- Anschlußkabel
- Montage- und Bedienungsanleitung BEA LZR
