BEA IXIO-D01 Indus Öffnungs- und Absicherungssensor
Der BEA IXIO-D01 Indus ist ein speziell an die Anforderungen eines sicheren Betriebs automatischer Schiebetüren entwickleter Kombi-Sensor, der diese seit 2012 zuverlässig öfnet und absichert.
Der IXIO-D INDUS kombiniert zwei Technologien: der Radar-Bewegungssensor erfasst die Annäherung von Personen und Fahrzeugen, während der Aktiv-Infrarotsensor eine exakte Anwesenheitserfassung gewährleistet. Er ermöglicht somit sowohl die frühzeitige Öffnung als auch die Präsenzerfassung von Personen im Torschliessbereich.
PRODUKTMERKMALE
- Überwachung von automatischen Schiebetüren
- Berührungsloses Öffnen von Türen durch Betreten des Detektionsbereichs
- Sichere Erfassung von Personen
- Erkennung der Bewegungsrichtung von Personen
- Vermeiden von Fehlöffnung spart Energie
- Einfache, intuitive Inbetriebnahme, LC-Display unterstützt
ANWENDUNG BEA IXIO-D01 Indus
Bequemes Öffnen

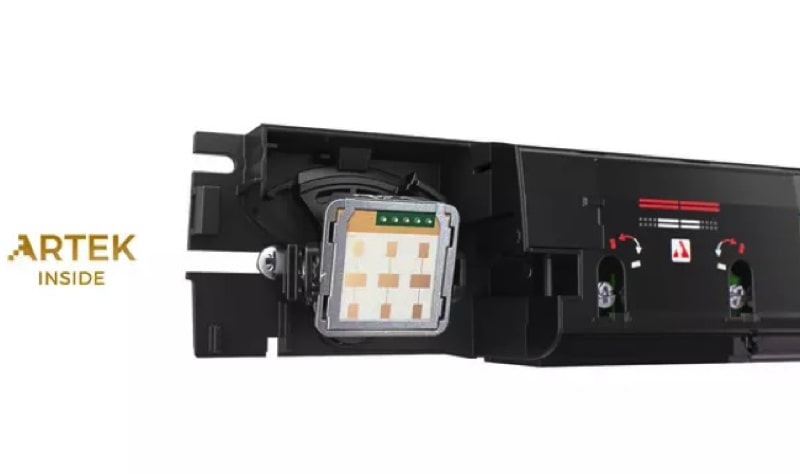

Das „Artek inside“ Modul, entwickelt und produziert von BEA, hebt die Radartechnologie auf die nächste Stufe. Es bietet die bewährte Stabilität und Zuverlässigkeit der BEA Radarsensoren und öffnet Türen nur bei Bedarf.
Zuverlässige Absicherung

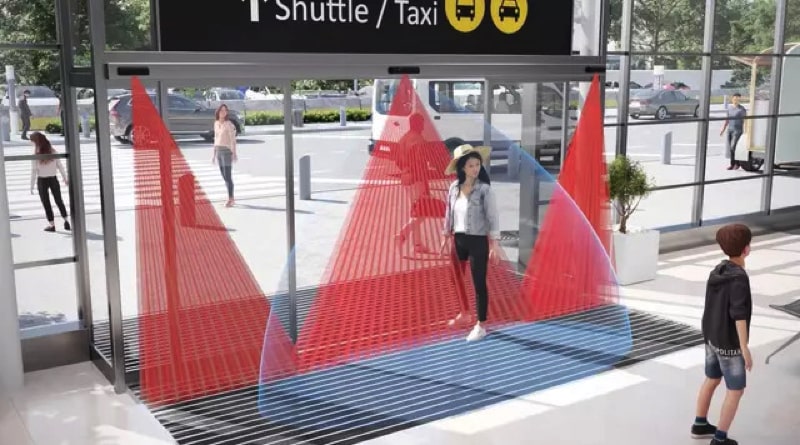

Das dreidimensionale Absicherungsfeld besteht aus hochauflösenden Infrarotvorhängen, die den Benutzer vor jeglichem Kontakt mit der Tür schützen. Das flexible Infrarotfeld kann an alle Arten von Schiebetüren angepasst werden und ist in jeder Umgebung und bei allen Wetterbedingungen stabil.
Einsparen von Energie

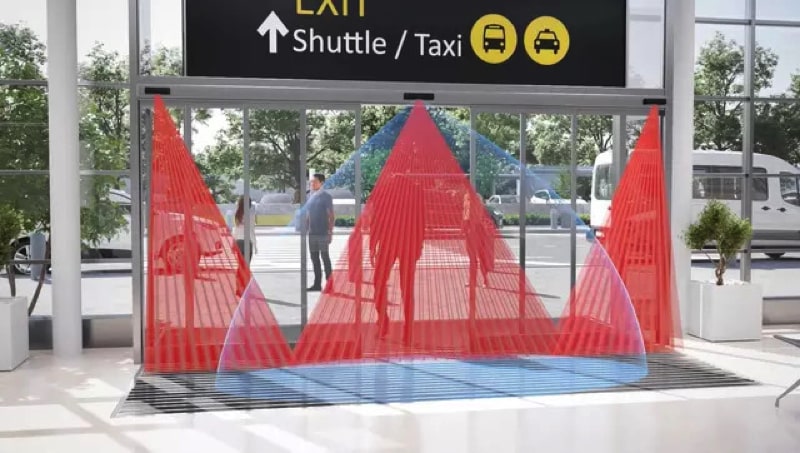

Dank der Richtungserkennung des Radarfeldes schließt sich die Tür schneller. Dies erhöht die Energieeffizienz. Die Ausblendung des Querverkehrs ist optimiert, um unerwünschte Öffnungen durch vorbeilaufende Fußgänger zu reduzieren.
Intuitive Installation.

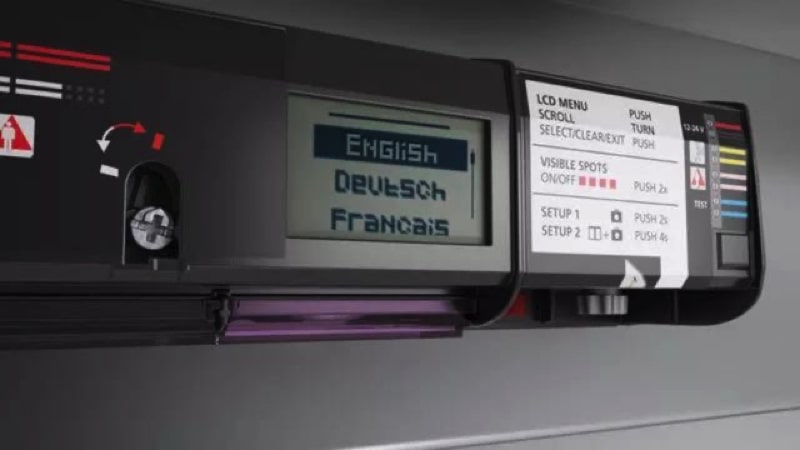

Dank des mehrsprachigen LCD-Bildschirms ist die Einstellung und Parametrierung des Sensors eine Sache von wenigen Klicks. Der Winkel des Infrarotvorhangs lässt sich mit Hilfe von 4 sichtbaren Punkten leicht einstellen.
TECHNISCHE DATEN
| Technologie |
Mikrowellen-Doppler-Radar
Sendefrequenz: 24,150 GHz
Sendeleistung: < 20 dBm EIRP Dichte der Sendeleistung: < 5 mW/cm2
Aktiv Infrarot mit Hintergrundauswertung
Spot: 5 cm x 5 cm (typ)
Anzahl Lichtbündel: max. 24 pro Vorhang
Anzahl Vorhänge: 2 |
| Erfassungsmodus |
Bewegung
Min. Erfassungsgeschwindigkeit: 5 cm/s
Anwesenheit
Typische Reaktionszeit: < 200 ms (max. 500 ms) |
| Erfassungsbereich Radar |
4,5 m x 2,5 m (B x L) |
| Eefassungsbereich Infrarot |
3,5 m x 0,5 m (B x L) |
| Montagehöhe |
2,0 bis 4,0 m |
| Wellenlänge |
875 nm |
| Funkfrequenz |
2,4 GHz |
| Betriebsspannung |
12 - 24 V AC (+ 10%) , 50 - 60 Hz
12 - 30 V DC (+ 10%) |
| Leistungsaufnahme |
< 2,5 W |
| Temperaturbereich |
-25°C bis +55°C in Betrieb |
| Feuchtigkeit |
0-95 % nicht kondensierend |
| Ausgänge |
2 Halbleiterrelais, potentialfrei, polaritätsfrei |
| Abmessungen |
270 mm (B) × 58 mm (T) × 58 mm (H) |
| Material |
PC/ASA |
| Farbe |
schwarz |
| Störeinflüsse |
< 70 dB |
| Schutzklasse |
IP65 |
| Konformität |
Dieses Produkt entspricht allen geltenden EG-Richtlinien.
Für weitere Informationen, siehe Konformitätserklärung. |
LIEFERUMFANG
- BEA IXIO-D01 Indus Bewegungssensor
- Anschlußkabel
- Montage- und Bedienungsanleitung BEA IXIO
