BEA Condor XL: Kombinierter Radar-Bewegungsmelder und Anwesenheitssensor für Industrietore
Der BEA CONDOR XL ist Radar-Bewegungsmelder und Aktivinfrarot-Anwesenheitssensor in einem Gerät. Hierdurch kann er zum Öffnen und Schließen von Industrietoren, als auch zur Erkennung von Objekten und Fahrzeugen im Anwesenheitsbereich genutzt werden.

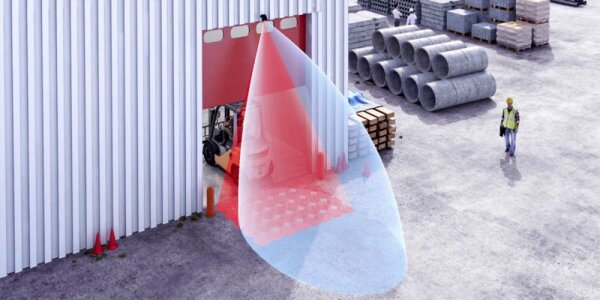

Die zuverlässige Öffnung wird durch die vom BEA FALCON XL bekannte Planar-Antenne gewährleistet. Die Anzahl an verarbeiteten Informationen ermöglicht höchste Präzision bei der Ausblendung der Fussgänger, des Parallelverkehrs und eventueller Störfaktoren. Der Anwesenheitsbereich der Infrarottechnologie erfasst jedes Fahrzeug oder Objekt, das sich in der Nähe des Tores befindet. Die
Ausblendung des Paralleverkehrs hilft bei der Einschränkung der Fehlauslösungen. Die maximale Montagehöhe des BEA CONDOR XL beträgt. 3,5m.
PRODUKTMERKMALE
- Berührungslose Öffnung von Toren durch Betreten des Detektionsbereichs
- Die Bewegungserfassung ist einfach der Umgebung entsprechend einstellbar
- Anwesenheitserfassung erlaubt, die Haltezeit des Tores zu verringern. Dies ermöglicht Energieeinsparungen, die proportional zur Anzahl der Öffnungszyklen des Tores sind.
- Richtungserkennung vermeidet Fehlöffnungen und spart Energiekosten
- Erfassungsfilter zur Unterscheidung von Personen und Fahrzeugen
- Min. Erfassungsgeschwindigkeit 50 mm/s
- Montagehöhe bis max. 3,5 m
- Berührungsloser Schutz von Tor, Personen oder Objektendurch Anwesenheitserkennung im Vorraum des Tores
ANWENDUNG

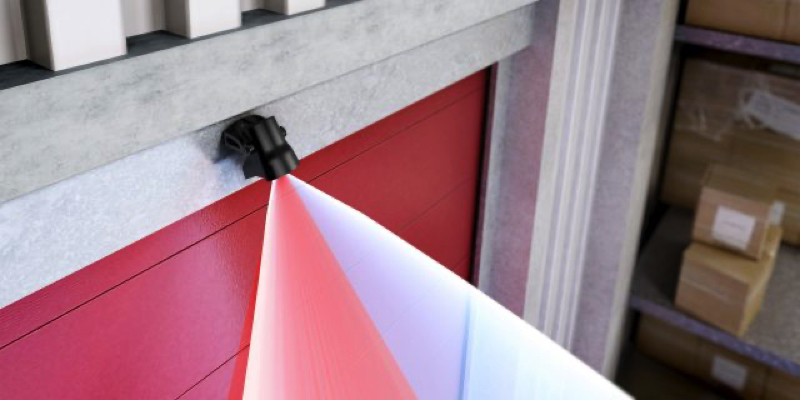

Der Bewegungs- / Anwesenheitssensor BEA CONDOR XL ist mit seinem robusten Gehäuse, der Schutzklasse IP65 und seiner Immunität gegen Vibrationen und Störungen am Tor besonders gut für Industrieumgebungen geeignet.
Die
Anwesenheitserfassung des BEA CONDOR XL erlaubt die Verringerung der Haltezeit des Tores und spart so Energie.
Unerwünschte Erfassungen werden durch die
Parallelverkehrserkennung ausgeblendet.
Der BEA Condor XL ist eine
Alternative zur Induktionsschleife. Er bietet eine schnelle Installation und sofortige Betriebsbereitschaft.
TECHNISCHE DATEN des BEA CONDOR XL Bewegungs- & Anwesenheitssensors
- Technologie: Mikrowellen-Doppler-Radar UND Aktiv-Infrarot
- Sendefrequenz: 24,150 GHz
- Wellenlänge: 875 nm
- Dichte der Sendeleistung:
- Radar: < 5 mW/cm²
- Aktiv-Infrarotr: < 250 mW/m²
- Erfassungsmodus: Bewegung
- Erfassungsfeld:
- Radar: 4 m x 2 m
- Aktiv-Infrarot: 4 m x 4 m (Emmissionspunkte)
- Erfassungsgeschwindigkeit: min. 5 cm/s
- Reaktionszeit
- Radar: 100 ms
- Aktiv-Infrarot: 250 ms
- Stromversorgung:
- 12 V - 24 V AC ±10%
- 12 V - 24 V DC +10% / -3%
- Netzfrequenz: 50 - 60 Hz
- Leistungsaufnahme: < 3,5 W
- Ausgang:
- 2 Relais (potentialfreie Relaiskontakte)
- max. Kontaktspannung: 42 V AC/DC
- max. Kontaktstrom: 1 A
- Schaltleistung: max. 30 W (DC) / 60 VA (AC)
- Montagehöhe: 2,0 m - 3,5 m
- Schutzklasse: ip 65
- Temperaturbereich: von -30 °C bis + 60 °C
- Abmessungen: 127 mm x 102 mm x 96 mm (B x H x T)
- Neigungswinkel: -8° bis 22° (relativ zur Frontblende)
- Kabellänge: 10 m
- Gewicht: 0,4 kg
- Zertifizierungen:
- EN 300 440-2 V1.4.1
- EN 301 489-1 V1.9.2
- EN 301 489-3 V1.6.1
- EN 62311
- EN 62479
LIEFERUMFANG
- BEA CONDOR XL Bewegungs- / Anwesenheitssensor
- Anschlußkabel
- Montage- und Bedienungsanleitung BEA CONDOR XL
