Marantec Antriebspaket STA 1-11-24 KE mit CS 320 Steuerung

Beschreibung
Sicherheitshinweis

Marantec Industrietorantrieb für Sektionaltore - Antriebspaket STA 1-11-24 KE mit Steuerung CS 320

Die Torantriebe der Serie STA 1 sind optimal für federausgeglichene Sektionaltore geeignet. Dafür sorgt ein speziell für diesen Einsatz entwickeltes Getriebe mit einem Spezialmotor, der für viel Kraft auf kleinstem Raum sorgt. Die Bauform der Antriebe ist extrem kompakt, das Gehäuse sehr schmal. Die Antriebe der STA 1-Serie sind mit Standard-Hohlwelle oder Getriebehohlwelle mit Vielverzahnung zur Aufnahme von unterschiedlichen Wellenadaptern verfügbar. Die Endabschaltuing erfolgt über eien Absolutwertgeber.

Bei diesem Artikel handelt es sich um ein Komplettpaket: Marantec Antriebspaket STA 1-11-24 KE mit Haspelkette, Steuerung CS 320, Kabelsatz sowie Opto-Sensoren

ANWENDUNG

Für federausgeglichene Sektionaltore
bis 45 m² Torfläche, max. 585 kg Torgewicht

PRODUKTMERKMALE UND VORTEILE

Komplettpaket, universell einsetzbar, für Aufsteckmontage auf Federwelle
Robust und kompakt
Digitale Endlageneinstellung
Steuerung (enthalten) mit umfangreichen Einstellmöglichkeiten
Soft-Anlauf, Soft-Stopp, Schnelllauf
Notbedienung: Nothandkette 5m

TECHNISCHE DATEN

Nennspannung: 400 V AC, 3 phasig
Nennfrequenz: 50 Hz
Drehmoment: 110 Nm
Nenndrehzahl: 24 U/min
Motorleistung: 0,55 kW
Steuerspannung 24 V DC
Hohlwelle: 25,4 mm
Gewicht: 25 kg
Schutzart: IP 65
Schutzklasse: I
Abmessungen
- Maß A: 245 mm
- Maß A1: 55 mm
- Maß B: 104 mm
- Maß C: 409 mm
- Maß C1: 55 mm
- Wellenaufnahme: 25,4 mm

LIEFERUMFANG

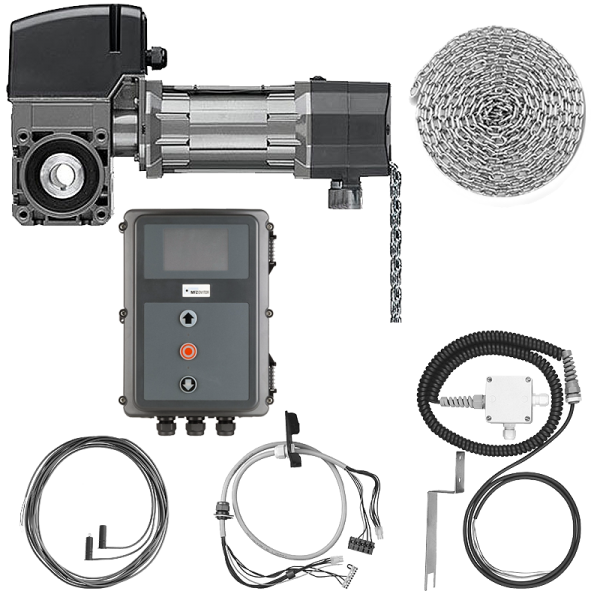

1 x Getriebemotor Marantec STA 1-11-24 KE 400 V/3 AWG 25,4 mm mit 5.000 mm Haspelkette
Steuerung CS 320, 400 V/ 3 PH im CS-Standardgehäuse mit 3-fach Taster und LC-Display im Deckel,
Anschlusskabel mit Schuko-Stecker Typ F
Kabelsatz mit Anschlussklemmen und Kabeldurchführungen in Steuerung und Antrieb, 7.000 mm
Haspelkette: 5.000 mm, mit 2 Kettenschlössern
Drehmomentstütze 1 L-Form
Zubehörbeutel STA Standard
Spiralkabel 5x0,25 mm² mit Haltewinkel, Kabelverschraubungen, Anschlussklemmen für die Steuerung und Stecker für die Torblattanschlussdose, 1.600 mm ungewendelt/800-3.200 mm Wendellänge
Torblatt-Anschlussdose mit Platine, Öffnung für Spiralkabel und 4 Kabeleinführungen
Torblatt-Verbindungsdose mit Platine mit Anschlüssen für konventionelle Sicherheitselemente, IP54, ohne Deckelöffnung für Spiralkabel
Verbindungskabel zur Verbindung von 2 Torblatt-Anschlussdosen, 10 m
F-Lichtschranke Sender 10.500 mm/Empfänger 1.000 mm mit 2 F-Distanzhülsen 11/22 mm

Produkteigenschaft	Wert
Steuerung:	mit Steuerung, extern
Torantrieb:	Industrietorantrieb mit FU
Hersteller:	Marantec
Notentriegelung:	Wartungsentriegelung mit Nothandkette
Verwendung:	Sektionaltore, federausgegglichen
