Marantec Antriebspaket STA 1-12-19 KE

Beschreibung
Sicherheitshinweis

Marantec Industrietorantrieb STA 1-12-19 KE für Sektionaltore - Antriebspaket

Der Torantrieb Marantec STA 1-12-19 KE ist optimal für federausgeglichene Sektionaltore bis zu einer Größe von 45 m² Torfläche geeignet. Der Antrieb ist robust und verfügt über ein speziell für diesen Einsatz entwickeltes Getriebe mit einem Spezialmotor, der für viel Kraft auf kleinstem Raum sorgt. Die Bauform der Antriebe ist extrem kompakt, das Gehäuse sehr schmal.

Bei diesem Artikel handelt es sich um ein Komplettpaket: Marantec Antriebspaket STA 1-12-19 KE, das mit Allem geliefert wird, dass für eine schnelle Montage und reibungslose Inbetriebnahme vor Ort benötigt wird.

ANWENDUNG

Für federausgeglichene Sektionaltore
bis 45 m² Torfläche

PRODUKTMERKMALE UND VORTEILE

Komplettpaket, universell einsetzbar, für Aufsteckmontage auf Federwelle
Robust und kompakt
Antrieb Marantec STA 1-12-19 KE
- Aluminium-Druckguss-Gehäuse, gerollte Schneckenwelle und doppelte Schneckenwellenlagerung
- Notbedienung über Nothandkette (KE),
- Einfache Umrüstung von Kurbel auf Kette
- Hohlwelle 25,4 mm als Standard,
- Thermoschutz in der Motorwicklung
- Steckbare Anschlüsse
- Endlageneinstellung über elektronischen Absolutwertgeber (AWG) oder mechanische Endschalter (MEC)
Steuerung Marantec CS 320
- 4 programmierbare Relaisausgänge mit 44 Funktionen
- 2 programmierbare Eingänge mit 27 Funktionen
- Änderung der Drehrichtung über Platinentaster/Display
- Zwischenstellung programmierbar (nur mit AWG)
- Einstellbare Kraftbegrenzung in AUF-Richtung (nur mit AWG)
- Drehrichtungsüberwachung und -erkennung (nur mit AWG)
- Integrierter Torlaufzähler
- Programmierbarer Wartungsalarm (PIN-Code-geschützt)
- Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von Häufigkeit und Zyklus des letzten Auftretens) nur mit LCD-Monitor Steuerung
- Endlageneinstellung über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)
- Einstellung über Platinentaster oder steckbaren LCD-Monitor
- Platinentaster und LEDs zur Statusmeldung (Standard)
- Steckbares LC-Display mit Klartextanzeige
- 3-Tasten-Navigation/Zustands- und Diagnosemeldungen
- Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
- Kurzschlussfeste Kleinspannung
- Beleuchtete Deckeltastatur (Nachtbeleuchtung)
- Gehäuseschutz für Leiterplatte
- Anschluss für Elemente des Sicherheitskreises
- Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke) in ZU-Richtung
- Anschluss für Schließkantensicherung (8,2 kOhm und Opto) in AUF-Richtung
- Anschluss für 2 Lichtschranken (2-Draht, Relais, NPN, PNP) mit/ohne Testung
- Anschluss für Schlupftür- und Schlaffseilschalter PL c Kat. 2 (8,2 kOhm) mit Testung nach EN 12453:2017
- Anschluss für 2 Lichtgittersysteme mit/ohne Testung
- Anschluss für Radarpräsenzmelder
- Schnittstelle zum Anschluss eines Frequenzumrichters
- Schnittstelle zum Anschluss von Erweiterungsmodulen Steckplätze für Funkmodul und Wochenzeitschaltuhr
- Steckplatz für 2-Kanal Funk-Übertragungssystem zur drahtlosen Signalübertragung von Schließkantensystem und/oder Sicherheitskreis
- Ansteuerung der Magnetbremse über Relaisausgang
- Versorgung für externe Geräte (24 V-DC/500 mA und 230 V-AC/1 A)

TECHNISCHE DATEN

Antrieb Marantec STA 1-12-19 KE
- Nennspannung: 400 V AC, 3 phasig
- Nennstrom: 2,4 A
- Absicherung: 16 A (bauseitig)
- Nennfrequenz: 50 Hz
- Abtriebsdrehmoment: 120 Nm
- Abtriebsnenndrehzahl: 19 U/min
- Haltemoment (min.):600 Nm
- Motorleistung: 0,55 kW
- Umdrehungen Abtrieb: 20 (max.)
- Zyklen pro Stunde: 20 (max.
- Hohlwelle: 25,4 mm
- Gewicht: 15 kg
- Schutzart: IP 65
- Schutzklasse: I
- Betriebstemperatur: -20°C bis +60 °C
- Steuerspannung 24 V DC
- Anschlussart steckbar
- Bremsansteuerung ohne Bremse
- Dauerschalldruckpegel (max.) [dB(A)] 70
- Endlagensystem Absolutwertgeber
- Fangvorrichtung integriert Nein
- Getriebe gerollte Schneckenwelle doppelt gelagerte Schneckenwelle
- Notbedienung: Nothandkette
- Überlastschutz Thermoschutz 140 °C
- Bremstyp ohne Bremse

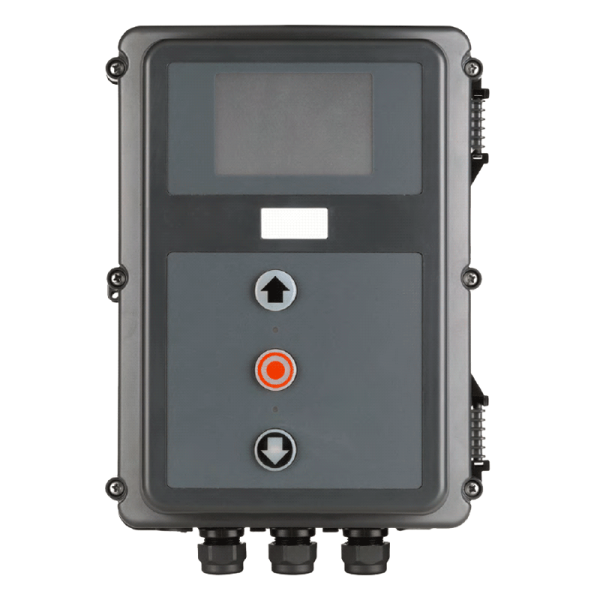

Steuerung Marantec CS 320
- Gehäusetyp: CS-Standard
- Schutzart: IP65
- Displayart: LCD
- Hauptschalter im Steuerungsdeckel: ohne Hauptschalter
- Drucktaster im Steuerungsdeckel: elektronischer 3-fach Taster CS
- Not-Aus im Steuerungsdeckel: ohne Not-Aus
- Funktionsschalter im Steuerungsdeckel: ohne Funktionsschalter
- Netzstecker: CEE-Stecker 5-polig rot
- Bauseitige Versorgung: 400 V/3~/50 Hz
- Belastbarkeit Leistung: 2,2kW
- Steuerspannung: 24 V-DC
- Betriebstemperatur: -10°C bis +45 °C

LIEFERUMFANG

Torantrieb Marantec STA 1-12-19 KE 400 V/3~ AWG 25,4 mm mit 1.000 mm Haspelkette
Steuerung Marantec CS 320 400 V/3~ im CS-Standardgehäuse mit 3-fach-Taster und LC-Display im Deckel, Anschlusskabel mit CEE-Stecker 5-polig rot
Kabelsatz mit Anschlussklemmen und Kabeldurchführungen in Steuerung und Antrieb, 7.000 mm
Haspelkette: 9.000 mm, mit 2 Kettenschlössern
Drehmomentstütze L-Form
Zubehörbeutel mit Passfeder für Vollwelle (6,35x6,35x105 mm) und hoher Passfeder für Hohlwelle 25,4/31,75 mm (6,35x9,53x130 mm)
Spiralkabel 5x0,25 mm² mit Haltewinkel, Kabelverschraubungen, Anschlussklemmen für die Steuerung und Stecker für die Torblattanschlussdose, 800-3.200 mm Wendellänge
Torblatt-Anschlussdose mit Platine, Öffnung für Spiralkabel und 4 Kabeleinführungen
F-Lichtschranke Sender 10.500 mm/Empfänger 1.000 mm mit 2 F-Distanzhülsen 11/22 mm

Produkteigenschaft	Wert
Notentriegelung:	Nothandkette, schnelle Kette
Steuerung:	mit Steuerung, extern
Torantrieb:	Industrietorantrieb
Hersteller:	Marantec
Verwendung:	Sektionaltore, federausgegglichen
