Marantec Industrietorantrieb STA 1-11-19 KE mit Nothandkette - Antriebspaket mit Steuerung CS 320

Die Torantriebe der Serie STA 1 sind optimal für federausgeglichene Sektionaltore geeignet. Dafür sorgt ein speziell für diesen Einsatz entwickeltes Getriebe mit einem Spezialmotor, der für viel Kraft auf kleinstem Raum sorgt. Die Bauform der Antriebe ist extrem kompakt, das Gehäuse sehr schmal. Die Antriebe der STA 1-Serie sind mit Standard-Hohlwelle oder Getriebehohlwelle mit Vielverzahnung zur Aufnahme von unterschiedlichen Wellenadaptern verfügbar. Die Endabschaltuing erfolgt über eien Absolutwertgeber.

Bei diesem Artikel handelt es sich um ein Komplettpaket: Marantec Antriebspaket STA 1-11-19 KE mit Nothandkette sowie mit Steuerung CS320, Kabelsatz und Opto-Sensoren.

ANWENDUNG

Für federausgeglichene Sektionaltore
bis 30 m² Torfläche, max. 390 kg Torgewicht

MERKMALE UND VORTEILE

Komplettpaket, universell einsetzbar, für Aufsteckmontage auf Federwelle
Robust und kompakt
Digitale Endlageneinstellung
Steuerung (enthalten) CS 310 mit umfangreichen Einstellmöglichkeiten
Soft-Anlauf, Soft-Stopp, Schnelllauf
Aluminium-Druckguss-Gehäuse,
gerollte Schneckenwelle und doppelte Schneckenwellenlagerung
Notbedienung über Nothandkette (KE),
4 programmierbare Relaisausgänge mit 44 Funktionen
2 programmierbare Eingänge mit 27 Funktionen
Änderung der Drehrichtung über Platinentaster / Display

TECHNISCHE DATEN

Nennspannung: 400 V AC, 3 phasig
Nennfrequenz: 50 Hz
Drehmoment: 110 Nm
Nenndrehzahl: 19 U/min
Motorleistung: 0,37 kW
Hohlwelle: 25,4 mm
Gewicht: 15 kg
Schutzart: IP 65
Schutzklasse: I
Abmessungen:
- Maß A1: 55 mm
- Maß C1: 55 mm

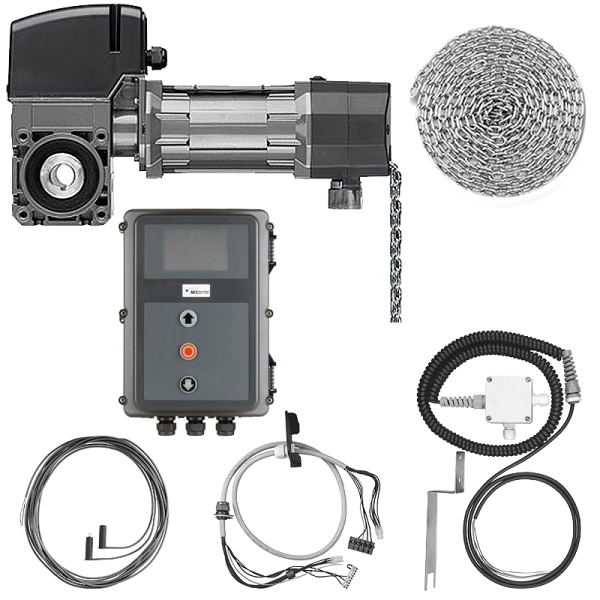

LIEFERUMFANG

1 x Antrieb Marantec STA 1-11-19 KE 400 V/3~ AWG 25,4 mm mit 1.000 mm Haspelkette
Steuerung CS 320 400 V/3~ im CS-Standardgehäuse mit 3-fach-Taster und LC-Display im Deckel,
Anschlusskabel mit CEE-Stecker 5-polig rot
Kabelsatz mit Anschlussklemmen und Kabeldurchführungen in Steuerung und Antrieb, 7.000 mm
Haspelkette: 4.000 mm, mit 2 Kettenschlössern
Drehmomentstütze L-Form
Zubehörbeutel mit Passfeder für Vollwelle (6,35x6,35x105 mm) und hoher Passfeder für Hohlwelle 25,4/31,75 mm (6,35x9,53x130 mm)
Spiralkabel 5x0,25 mm² mit Haltewinkel, Kabelverschraubungen, Anschlussklemmen für die Steuerung und Stecker für die Torblattanschlussdose, 3.000 mm ungewendelt/800-3.200 mm Wendellänge
Torblatt-Anschlussdose mit Platine, Öffnung für Spiralkabel und 4 Kabeleinführungen
F-Lichtschranke Sender 10.500 mm/Empfänger 1.000 mm mit 2 F-Distanzhülsen 11/22 mm

Produkteigenschaft	Wert
Notentriegelung:	Nothandkette, schnelle Kette
Torantrieb:	Industrietorantrieb
Steuerung:	mit Steuerung, extern
Hersteller:	Marantec
Verwendung:	Sektionaltore, federausgegglichen
