Marantec Antriebspaket STA 1-13-15 E/KE

Beschreibung
Sicherheitshinweis
Dokumente (1)

Marantec STA 1-13-15 E-KE 400 V/3 Komplettsystem für Industrie-Sektionaltore

Die Torantriebe der Serie STA 1 sind optimal für federausgeglichene Sektionaltore geeignet. Dafür sorgt ein speziell für diesen Einsatz entwickeltes Getriebe mit einem Spezialmotor, der für viel Kraft auf kleinstem Raum sorgt. Die Bauform der Antriebe ist extrem kompakt, das Gehäuse sehr schmal. Die Antriebe der STA 1-Serie sind mit Standard-Hohlwelle oder Getriebehohlwelle mit Vielverzahnung zur Aufnahme von unterschiedlichen Wellenadaptern verfügbar. Die Endabschaltuing erfolgt über eien Absolutwertgeber.

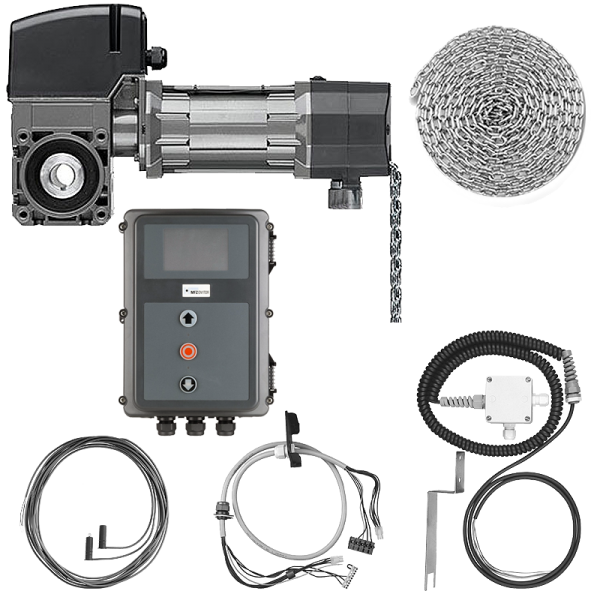

Bei diesem Artikel handelt es sich um ein Komplettpaket: Marantec Antriebspaket STA 1-13-15 E/KE inkl. Steuerung, Kabelsatz 11 m und Opto-Sensoren.

ANWENDUNG

Für federausgeglichene Sektionaltore
bis 45 m² Torfläche, max. 585 kg Torgewicht

PRODUKTMERKMALE UND VORTEILE

Komplettpaket, universell einsetzbar, für Aufsteckmontage auf Federwelle
Robust und kompakt
Digitale Endlageneinstellung
Steuerung (enthalten) CS 320 mit umfangreichen Einstellmöglichkeiten
Soft-Anlauf, Soft-Stopp, Schnelllauf
Aluminium-Druckguss-Gehäuse, gerollte Schneckenwelle und doppelte Schneckenwellenlagerung
Notbedienung: Wartungsentriegelung mit Nothandkette (E-KE)

TECHNISCHE DATEN

Nennspannung: 400 V AC, 3 phasig
Nennfrequenz: 50 Hz
Drehmoment: 130 Nm
Nenndrehzahl: 15 U/min
Motorleistung: 0,55 kW
Hohlwelle: 25,4 mm
Umdrehungen: max. 20
Maße und Gewichte
- Maß A1 [mm] 55
- Maß C1 [mm] 55
- Wellenaufnahme [mm] 25,4
- Gewicht: 15 kg
Schutzart: IP 65
Schutzklasse: I

LIEFERUMFANG

1 x Getriebemotor Marantec STA 1-13-15 E-KE 400 V/3~ AWG 25,4 mm mit 1.000 mm Haspelkette
Steuerung CS 320 400 V/3~ im CS-Standardgehäuse mit 3-fach-Taster und LC-Display im Deckel, Anschlusskabel mit CEE-Stecker 5-polig rot
Kabelsatz mit Anschlussklemmen und Kabeldurchführungen in Steuerung und Antrieb, 11.000 mm
Spiralkabel 5x0,25 mm² mit Haltewinkel, Kabelverschraubungen, Anschlussklemmen für die Steuerung und Stecker für die Torblattanschlussdose, 3.000 mm ungewendelt/800-3.200 mm Wendellänge
Torblatt-Anschlussdose mit Platine, Öffnung für Spiralkabel und 4 Kabeleinführungen
Zusätzliche Torblatt-Anschlussdose mit Platine und 4 Kabeleinführungen
Verbindungskabel zur Verbindung von 2 Torblatt-Anschlussdosen 10 m
F-Lichtschranke Sender 10.500 mm/Empfänger 1.000 mm mit 2 F-Distanzhülsen 11/22 mm
2 Schlaffseilschalter im Kolben mit 0,4 m Kabel, konventionell, NC mit Zwangsöffnung und 8,2 kOhm Widerstand
Zugseil, 6.000 mm mit roter und grüner Seilglocke
Haspelkette: 15.000 mm, mit 2 Kettenschlössern
Drehmomentstütze oval
Zubehörbeutel mit Passfeder für Vollwelle (6,35x6,35x100 mm) und hoher Passfeder für Hohlwelle 25,4/31,75 mm (6,35x8,6x98 mm)
Montage- und Bedienungsanleitung Marantec STA 1-13-15 E/KE

Produkteigenschaft	Wert
Torantrieb:	Industrietorantrieb
Steuerung:	mit Steuerung, extern
Hersteller:	Marantec
Notentriegelung:	Wartungsentriegelung mit Nothandkette
Verwendung:	Sektionaltore, federausgegglichen
