Marantec Antriebspaket STA 1-10-24 E/KE

Artikelnummer: 189789
Kategorie: Marantec
Hersteller: Marantec

798,95 €

inkl. 19% USt. , zzgl.

Sofort lieferbar
Lieferzeit: 9 - 10 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Sicherheitshinweis

Marantec Industrietorantrieb STA 1-10-24 E-KE für federausgeglichene Sektionaltore bis 30 m² - Antriebspaket

Die Torantriebe der Serie STA 1 sind optimal für federausgeglichene Sektionaltore geeignet. Dafür sorgt ein speziell für diesen Einsatz entwickeltes Getriebe mit einem Spezialmotor, der für viel Kraft auf kleinstem Raum sorgt. Die Bauform der Antriebe ist extrem kompakt, das Gehäuse sehr schmal. Die Antriebe der STA 1-Serie sind mit Standard-Hohlwelle oder Getriebehohlwelle mit Vielverzahnung zur Aufnahme von unterschiedlichen Wellenadaptern verfügbar. Die Endabschaltuing erfolgt über eien Absolutwertgeber.

Bei diesem Artikel handelt es sich um ein Komplettpaket: Marantec Antriebspaket STA 1-10-24 E/KE mir Wartungsentriegeling und Nothandkette.

ANWENDUNG

Für federausgeglichene Sektionaltore
bis 30 m² Torfläche, max. 390 kg Torgewicht

PRODUKTMERKMALE und VORTEILE

Komplettpaket, universell einsetzbar, für Aufsteckmontage auf Federwelle
Robust und kompakt
Digitale Endlageneinstellung
Steuerung (enthalten) mit umfangreichen Einstellmöglichkeiten
Soft-Anlauf, Soft-Stopp, Schnelllauf
Längere Nothandkette
Notbedienung: Wartungsentriegelung mit Nothandkette

TECHNISCHE DATEN

Nennspannung: 400 V AC, 3 phasig
Nennfrequenz: 50 Hz
Steuerspannung: 24 V DC
Drehmoment: 100 Nm
Nenndrehzahl: 24 U/min
Motorleistung: 0,37 kW
Zyklen: max. 20 / Stunde
Hohlwelle: 25,4 mm
Gewicht: 15 kg
Schutzart: IP 65
Schutzklasse: I

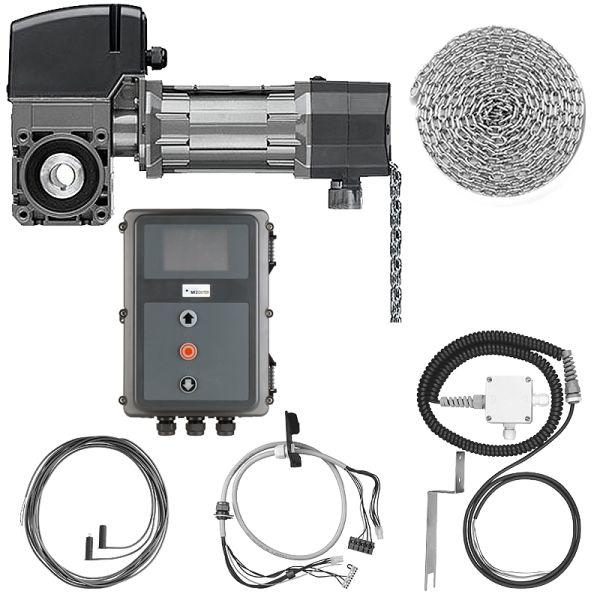

LIEFERUMFANG

1 x Marantec Antrieb STA 1-10-24 E-KE 400 V/3~ AWG 25,4 mm mit 1.000 mm Haspelkette
1 x Marantec Steuerung CS 320 400 V/3~ im CS-Standardgehäuse mit 3-fach-Taster und LC-Display im Deckel, Anschlusskabel mit CEE-Stecker 5-polig rot
Kabelsatz mit Anschlussklemmen und Kabeldurchführungen in Steuerung und Antrieb, 7.000 mm Haspelkette: 11.000 mm, mit 2 Kettenschlössern
Drehmomentstütze L-Form Zubehörbeutel mit Passfeder für Vollwelle (6,35x6,35x105 mm) und hoher Passfeder für Hohlwelle 25,4/31,75 mm (6,35x9,53x130 mm)
Spiralkabel 5x0,25 mm² mit Haltewinkel, Kabelverschraubungen, Anschlussklemmen für die Steuerung und Stecker für die Torblattanschlussdose, 1.600 mm ungewendelt/800-3.200 mm Wendellänge
Torblatt-Anschlussdose mit Platine, Öffnung für Spiralkabel und 4 Kabeleinführungen
F-Lichtschranke Sender 10.500 mm/Empfänger 1.000 mm mit 2 F-Distanzhülsen 11/22 mm

Steuerung:	mit Steuerung, extern
Torantrieb:	Industrietorantrieb
Notentriegelung:	Wartungsentriegelung mit Nothandkette
Verwendung:	Geeignet für Sektionaltore, federausgegglichen
Hersteller:	Marantec
