Marantec Antriebspaket STAI 1-10-30 FU/I FU-Steuerung

Beschreibung
Sicherheitshinweis

Marantec Antriebspaket STAI 1-10-30 FU/I D230 V/3~ AWG 25,4 – CS320FU-I – 11,0 m Set für federausgeglichene Industrie-Sektionaltore

Das Komplettpaket: Marantec Antriebspaket STAI 1-10-30 FU/I mit Frequenzumrichtersteuerung CS 320 FU ist optimal für federausgeglichene Sektionaltore bis 20 m² (87 Hz) oder 30 m² (50 Hz) geeignet.
Der Antrieb verfügt über ein speziell für diesen Einsatz entwickeltes Getriebe mit einem Spezialmotor, der für viel Kraft auf kleinstem Raum sorgt. Die Bauform des Antriebs ist extrem kompakt, das Gehäuse sehr schmal.

Für Einbausituationen mit eingeschränkten Montagemöglichkeiten kommt der schienengeführte Torantrieb STAI 1 zum Einsatz: Bei geringen seitlichen Platzverhältnissen stellt er eine gute Alternative zur klassischen Wellenmontage dar. Der Antrieb wird am Ende einer robusten Schiene montiert, in der er einen Schlitten über eine Rollenkette bewegt. Dieser Schlitten wird mit dem Tor verbunden. Dadurch bietet der Antrieb Kraft für große, schwere Industrietore. Die eingesetzten Schienen halten den hohen Beanspruchungen stand. Es stehen drei Längen mit robusten Rollenketten bis maximal 4,5 m zur Auswahl sowie sämtliches Montagematerial.

ANWENDUNG

Für federausgeglichene Sektionaltore
bis 30 m² Torfläche

MERKMALE UND VORTEILE

Komplettpaket, für schienengeführte Installation
Robust und kompakt
Antrieb STAI 1-10-30 FU-I
- Aluminium-Druckguss-Gehäuse, gerollte Schneckenwelle und doppelte Schneckenwellenlagerung
- Notbedienung über Entriegelungsmechanismus am Führungsschlitten der Antriebsschiene
- Thermoschutz in der Motorwicklung
- Steckbare Anschlüsse
- Endlageneinstellung über elektronischen Absolutwertgeber (AWG) oder mechanische Endschalter (MEC)
- Ausführung mit externer Steuerung, kombinierbar mit umfangreichem Steuerungsprogramm.
- Bei Erhöhung der Abtriebsdrehzahl (Betrieb mit Frequenzumrichter) reduziert sich das Abtriebsdrehmoment.
- Die Soft-Start- und Soft-Stopp-Technologie sorgt für eine längere Lebensdauer der Toranlage
Steuerung CS 320 FU-I 0,75 kW
- Drehzahlunabhängiges Steuern von Toren
- Start- und Enddrehzahl für beide Laufrichtungen getrennt einstellbar
- Zusätzlich 2. Enddrehzahl in Laufrichtung ZU einstellbar
- Beschleunigungs- und Verzögerungszeiten für beide Richtungen einstellbar
- Beschleunigungs- und Verzögerungszeiten für die Betätigung von Fahrbefehl, Stoppbefehl, Schließkantensicherung und Lichtschranke jeweils getrennt einstellbar
- Bremspunkte frei wählbar/einstellbare Bremsverzögerung
- Einstellbare Leistungswerte zur Anpassung an den Motor
- 4 programmierbare Relaisausgänge mit 44 Funktionen
- 2 programmierbare Eingänge mit 27 Funktionen
- Drehrichtungsüberwachung und -erkennung (nur mit AWG)
- Integrierter Torlaufzähler
- Programmierbarer Wartungsalarm (PIN-Code-geschützt)
- Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von Häufigkeit und Zyklus des letzten Auftretens) nur mit LCD-Monitor
- Änderung der Drehrichtung über Platinentaster/Display
- Einstellbare Kraftbegrenzung in AUF-Richtung (nur mit AWG)
- Zwischenstellung programmierbar (nur mit AWG)
- Steuerung über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)
- Anschluss für Elemente des Sicherheitskreises
- Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke) in ZU-Richtung
- Anschluss für Schließkantensicherung (8,2 kOhm und Opto) in AUF-Richtung
- Anschluss für 2 Lichtschranken (2-Draht, Relais, NPN, PNP) mit/ohne Testung
- Anschluss für Schlupftür- und Schlaffseilschalter PL c Kat. 2 (8,2 kOhm) mit Testung nach EN 12453:2017
- Anschluss für 2 Lichtgittersysteme mit/ohne Testung
- Schnittstelle zum Anschluss von Erweiterungsmodulen
- Steckplätze für Funkmodul und Wochenzeitschaltuhr
- Steckplatz für 2-Kanal Funk-Übertragungssystem zur drahtlosen Signalübertragung von Schließkantensystem und/oder Sicherheitskreis
- Ansteuerung der Magnetbremse über Relaisausgang

TECHNISCHE DATEN

Antrieb STAI 1-10-30 FU-I
- Nennspannung: 230 V AC, 3 phasig
- Nennfrequenz: 50 Hz
- Nennstrom: 3,3 A
- Bauseitige Absicherung: 16 A
- Steuerspannung 24 V DC
- Betriebsdrehmoment bei 50 Hz: 80 Nm
- Abtriebsdrehmoment bei 50 Hz: 100 Nm
- Abtriebsdrehzahl bei 50 Hz: 30 1/min
- Haltemoment (min.):600 Nm
- Laufgeschwindigkeit (max.): 10 cm/s
- Umdrehungen Abtrieb: 40 (max.)
- Zyklen pro Stunde: 15 (max.
- Motorleistung: 0,55 kW
- Schutzart: IP 65
- Schutzklasse: I
- Betriebstemperatur: -20°C bis +60 °C
- Anschlussart steckbar
- Bremsansteuerung ohne Bremse
- Dauerschalldruckpegel (max.) [dB(A)] 70
- Endlagensystem Absolutwertgeber
- Fangvorrichtung integriert Nein
- Getriebe gerollte Schneckenwelle doppelt gelagerte Schneckenwelle
- Notbedienung ohne Notbedienung
- Überlastschutz Thermoschutz 140 °C
- Bremstyp ohne Bremse
- Maße und Gewichte:
  - Gewicht [kg] 15
  - Maß A [mm] 245
  - Maß A1 [mm] 55
  - Maß B [mm] 104
  - Maß C [mm] 369
  - Maß C1 [mm] 55
Steuerung CS 320 FU-I 0,75 kW
- Frequenzumrichter: interner Frequenzumrichter
- Gehäusetyp: CS-Standard
- Schutzart: IP65
- Displayart: LCD
- Hauptschalter im Steuerungsdeckel: ohne Hauptschalter
- Drucktaster im Steuerungsdeckel: elektronischer 3-fach Taster CS
- Not-Aus im Steuerungsdeckel: ohne Not-Aus
- Funktionsschalter im Steuerungsdeckel: ohne Funktionsschalter
- Netzstecker: Schuko-Stecker Typ F
- Ausgangsspannung: 230 V/1~
- Ausgangsstrom: 4,1 A
- Bauseitige Versorgung: 230 V/1~/50 Hz
- Eingangsspannung: 230 V/1~
- Eingangsstrom :10 A
- Belastbarkeit Leistung (max.): 0,75 kW
- Schaltstrom: max. 4,1 A
- Steuerspannung: 24 V-DC
- Ausgangsleistung: 0,75 kW

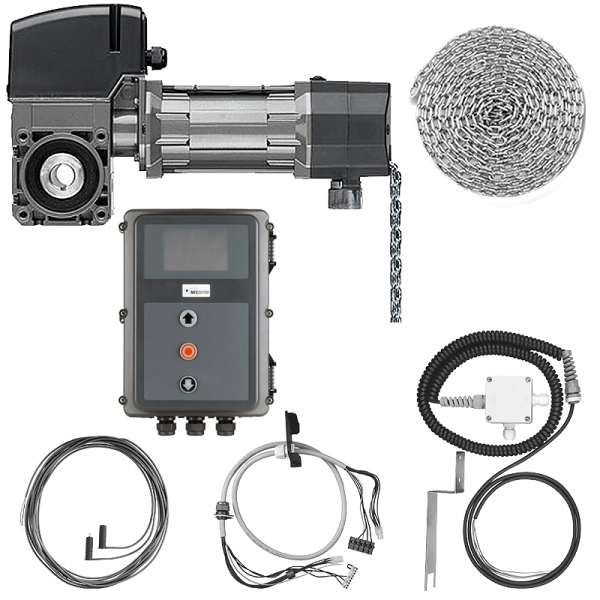

LIEFERUMFANG

Antrieb Marantec Antrieb STAI 1-10-30 230 V/1~ FU/I AWG 25,4 mm
Steuerung CS 320 FU/I 230V/1 mit LC-Display im CS-Standardgehäuse und 3-fach Taster im Deckel, Anschlusskabel mit Schuko-Stecker
Kabelsatz mit Anschlussklemmen und Kabeldurchführungen in Steuerung und Antrieb, 11.000 mm
Befestigungskonsole STAI

Produkteigenschaft	Wert
Steuerung:	Frequenzumrichtersteuerung
Torantrieb:	Industrietorantrieb mit FU
Hersteller:	Marantec
Verwendung:	Sektionaltore, federausgegglichen
Torgröße, maximal:	bis max. 30 m²
