Marantec Industrietorantrieb VTA 14-61-E-KE mit Steuerung

Beschreibung
Sicherheitshinweis

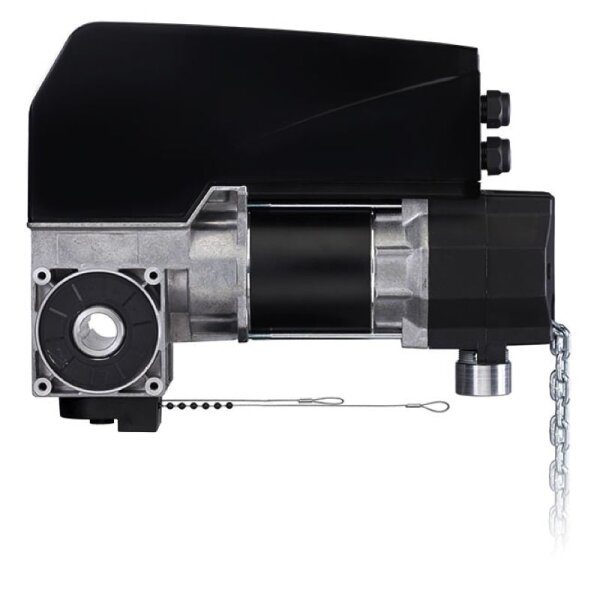

Industrietorantrieb Marantec VTA 14-61 - E-KE

Der variable Industrietorantrieb VTA 14 mit Wartungsentriegelung und Nothandkette gehört zur neuen Marantec Generation hochwertiger Industrietorantriebe mit Gleichstrommotor. Dank seiner DC-Technologie können Sie den VTA unkompliziert und zudem weltweit ohne Umbau in Betrieb nehmen. Er verfügt über eine integrierte Steuerung, die den Großteil aller Anwendungen bedienen kann, ohne eine externe Steuerung einsetzen zu müssen.

Der Industrietorantrieb Marantec VTA 14-61 ist hervorragend geeignet für federausgeglichene Sektionaltore bis max. 18 m². Bei Toren bis zu 14 m² ist keine aktive Schließkantensicherung nötig.

Produktmerkmale

Integrierte Steuerung
Notbedienung durch Nothandkette (Bauform - E-KE)
Wartungsentriegelung
Kraftbegrenzung in Richtung AUF und ZU
Keine aktive Schließkantensicherung bei Toren bis zu 14 m² nötig
Soft-Start und Soft-Stopp schonen das Tor und reduzieren die Reparaturkosten
Einfache Parametrierung variabler Geschwindigkeiten
Laufruhe ohne den Einsatz von Frequenzumrichtern
Integrierte digitale Endschalter

Funktionen

Drehzahlunabhängiges Steuern von Toren
Start- und Enddrehzahl fürr beide Laufrichtungen getrennt einstellbar
Beschleunigungs- und Verzögerungszeiten für beide Richtungen einstellbar
1 programmierbarer Relaisausgang mit 14 Funktionen
2 programmierbare Eingänge mit 10 bzw. 13 Funktionen
Änderung der Abrollrichtung über Programmiermenu¨
Zwischenstellung programmierbar
Kraftbegrenzung in Richtung AUF und ZU
Integrierter Torlaufzähler
Wartungsintervall programmierbar
Fehlersignalisierung mit Fehlerspeicher

Aufbau und Anschlussmöglichkeiten

Anschluss für Battery-Backup
Anschluss für Elemente des Sicherheitskreises
Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke) in ZU-Richtung
Anschluss für 2-Draht-Lichtschranken mit Testung und 4-Draht-Lichtschranken ohne Testung
Anschluss für Schlupftu¨r- und Schlaffseilschalter PL c Kat. 2 (8,2 kOhm) mit Testung nach EN 12453:2017
Anschluss (konventionell) für 24 V-DC Signalleuchte
Anschluss (konventionell) für Elektroschloss 24 V-DC
Schnittstelle zum Anschluss von Erweiterungsmodulen
Steckbarer Funkempfänger

Technische Daten

Nennspannung: 85 bis 265 V
Netzfrequenz: 50 - 60 Hz
Stromaufnahme: 1,1 - 2,5 A
Absicherung bauseits: 16 A
Steuerspannung: 24 V DC
Torfläche (max.): 18 m²
Torgewicht (max.): 234 kg
Abtriebsdrehmoment: 25 Nm
Nenndrehzahl: 24
Gewicht: 9kg
Abmessungen: HxBxL (mm) 90 x 105 x 370
Temperaturbereich= -20 bis +60 Celsius
Schutzart: IP54
Hohlwelle: 25,4 mm
Steuerung: VTA integriert

Lieferumfang

VTA 14-61-É-KE (Nothandkette, 5m lang)
Zubehörset Wartungsentriegelung
Taster CS-I 15
Drehmomentstütze
Betriebsanleitung Marantec VTA 14

Produkteigenschaft	Wert
Steuerung:	mit integrierter Steuerung
Torantrieb:	Industrietorantrieb
Notentriegelung:	Wartungsentriegelung mit Nothandkette
Verwendung:	Sektionaltore, federausgegglichen
Hersteller:	Marantec
