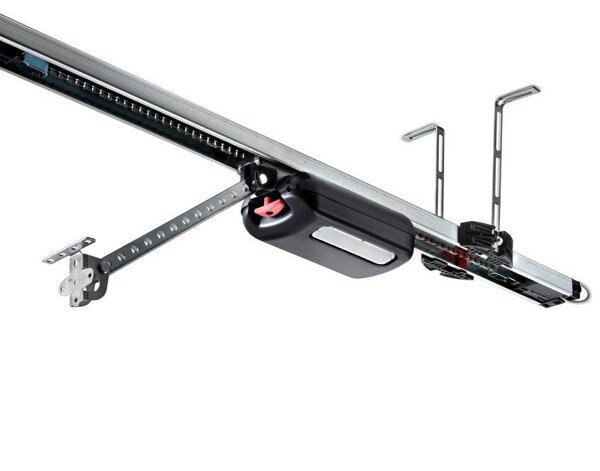

Sommer Antriebseinheit S 9080 tiga+ für die Tiefgarage und die Sammelgarage
Anforderungen an Tiefgaragentorantriebe sind besonders hoch. Oft sind diese Antriebssysteme hoher und häufiger Belastung ausgesetzt. Gleichzeitig müssen sie ein Maximum an Sicherheit und Schutz gewährleisten. Die Lösung erfolgt bei den elektrischen Torantrieben Sommer tiga nach den gewohnten SOMMER-Prinzipien: die richtige Mischung aus Kraft und Intelligenz. Die Sommer Antriebseinheit
S 9080 tiga+ bietet eine max. Zug- und Druckkraft von 800 N.
Produktvorteile Sommer S 9080 tiga+ Antriebseinheit
Höchste Flexibilität Dank dem separatem Steuerungsgehäuse für die Wandmontage wird die Durchfahrt während der Installation der Steuerung nicht behindert.
Sicherheit durch verschlüsseltes Funksystem Der Garagentorantrieb mit bidirektionalem, rollierendem, verschlüsseltem Funksystem bietet ein Höchstmaß an Sicherheit. Das Funksystem SOMloq2 sendet bidirektional, das bedeutet, dass Rückmeldungen über den gesendeten Befehl oder die Torposition empfangen werden können. Der Rollingcode ist mit 128-bit verschlüsselt, die selbe Verschlüsselung wird bei Onlinebanking verwendet. Eine Abwärtskompatibilität der Sender zum Funksystem Somloq-Rollingcode ist immer gegeben.
Zahlreiche Erweiterungen Erhältich sind auch nützliche Erweiterungen wie beispielsweise die Speicherplatzerweiterung Memo, der Bewegungsmelder Motion und zahlreiche weitere Zubehörmodule. Zusätzliche Anschlussmöglichkeiten befinden sich direkt am Laufwagen (Schlupftürkontakt und Sicherheitskontaktleiste OSE oder 8k2). Dank des Sommer Baukastenprinzips lassen sich Erweiterungen schnell und einfach montieren. Da die Anschlüsse direkt am Laufwagen liegen, sind keine Spiralkabel notwendig, somit spart man sich Zeit und Geld, durch weniger Arbeitsaufwand.
Akkupack bei Stromausfall Während eines Stromausfalles kann der Antrieb mit dem Sommer Akkupack notbetrieben werden und Ihr Tor steht dadurch niemals still.
Notentriegelung Durch das integrierte SOMMER Notentriegelungssystem kann der Laufwagen an jeder Position ein- und ausgekuppelt werden. So kann in jeder Position für Sicherheit gesorgt werden, selbst bei einem Stromausfall.
Optimaler Krafteinsatz Der Motorlaufwagen bewegt sich an einer festgespannten Kette, sodass weder Reibungsverlust noch Kraftverlust wie bei einer umlaufenden Kette auftreten.
Saubere Kette Die vernickelte Kette ist wartungsfrei muss nicht geölt werden. Flecken auf Tor oder Fahrzeug sind damit ausgeschlossen.
Verbesserter Brandschutz Durch schwer entflammbare Materialien bietet der Antrieb einen höheren Sicherheitsfaktor und schützt vor Brandentwicklung.
Universeller Einsatz – kompatibel mit fast allen Tortypen Die Tiefgaragentorantriebe tiga sind für Sektionaltore, Deckenlauftore, Schwingtore, Kipptore und Rundum-/Seitensektionaltore geeignet. Sie erreichen optimierte Torparameter durch eine einfache DIP-Schalterfunktion direkt am Antrieb.
Produktmerkmale der optionalen Steuerung Sommer tiga+
- steckbare Federzugklemmen für einfaches Handling im Servicefall
- alle Eingänge sind mit Zustands-LEDs ausgestattet
- jeweils eine Anschlussmöglichkeit für einen Taster für Anforderungsseite innen und außen
- Anschlussmöglichkeit für ein Warnlicht 24 V / 3 W
- Steckplatz für Konfigurationsspeicher Memo tiga (Speichert z. B. die Daten von Relais und beinhaltet einen Ereignisspeicher) Dieser ist werkseitig bereits montiert.
- Anschluss „Safety“ (z. B. für Not-Halt)
- großes Platzangebot im Gehäuse für weitere elektronische Bauteile (z.B. Zeitschaltuhr, Treppenhausautomat)
- Anschlussmöglichkeit eines potentialfreien Schließerkontakts einer Brandmeldeanlage
- Anschlussmöglichkeit einer Induktionsschleife (potentialfreier Kontakt von separater Auswerteeinheit) DC 24 V, 300 mA Ausgang Einbahnstraßenregelung über Rot-/Grün-Ampel für gezieltes Ein- und Ausfahren
- Anschluss Multifukunktionsrelais MUFU1/MUFU2
- Steckplatz Akkupack
- Anschluss Zeitschaltuhrkontakt Anforderungsseite Innen/Außen
- Anschluss Rot-Ampel Innen/Außen 24 V/ 7 Watt
- Anschluss Lichtschranke 4-Draht Tor AUF DC 24 V
- Anschluss OSE/8k2 Tor ZU/AUF
- Anschluss Grün-Ampel Innen/Außen 24 V/ 7 Watt
- Anschluss Induktionsschleife
- Anschluss Lichtschranke 2/4-Draht Tor ZU DC 24 V oder Zargenlichtschranke 2-Draht Tor ZU
- Steckplatz für Zusatzrelais Relay
- Anschlussmöglichkeit für ein potentialfreies Multifunktionsrelais. Über SOMlink können für das Multifunktionsrelais bis zu zehn Konfigurationen eingestellt werden.
- DC 24 V, 100 mA Ausgang
Lieferumfang Sommer S 9080 tiga+ Antriebseinheit
- Laufwagen mit integriertem Funkempfänger (FM 868,95 MHz SOMloq2, 40 Funkspeicherplätze)
- LED-Beleuchtung im Laufwagen mit 6 LEDs
- 3-teilige Laufschiene
- Deckenaufhängung, Sturzbefestigung, Schubarm, Torbeschlagwinkel und Befestigungsmaterial
- Montage- und Bedienungsanleitung Sommer tiga
-
optional (sofern ausgewählt):
- tiga+ Steuerungseinheit (Art.-Nr. S10456-001)
- Memo tiga
