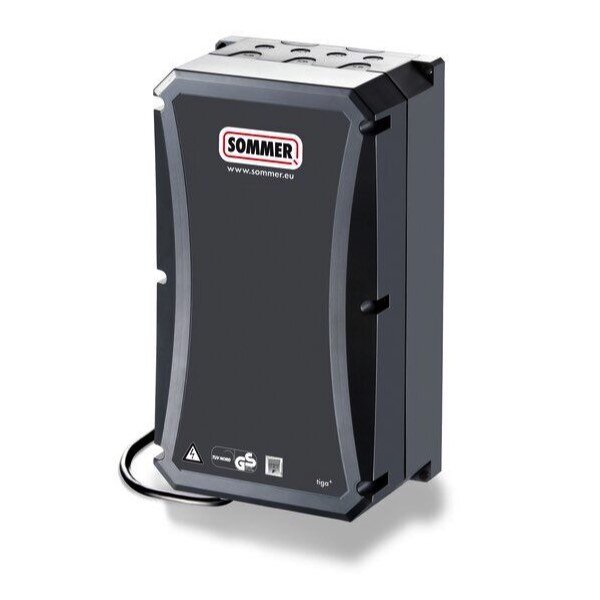

SOMMER tiga+ Steuerungseinheit S 9060, S 9080, S 9110

Beschreibung
Sicherheitshinweis

Sommer Steuerungseinheit tiga+ für die Tiefgarage und die Sammelgarage

Anforderungen an Tiefgaragentorantriebe sind besonders hoch. Oft sind diese Antriebssysteme hoher und häufiger Belastung ausgesetzt. Gleichzeitig müssen sie ein Maximum an Sicherheit und Schutz gewährleisten. Die Lösung erfolgt bei den elektrischen Torantrieben Sommer tiga nach den gewohnten SOMMER-Prinzipien: die richtige Mischung aus Kraft und Intelligenz.

Durchdachte Steuerung
Bei einer Sammel- oder Tiefgarage wollen oft mehrere Fahrzeuge gleichzeitig fahren, dürfen aber natürlich nicht. Damit alles seine Ordnung hat und sich keine Autos in die Quere kommen, werden die Anforderungen für innen und außen getrennt über Funk und/oder Tastenbefehle übermittelt.

Hochwertige Technik
Bei Sammel- und Tiefgaragen gelten ganz andere Voraussetzungen als bei normalen Garagen. Die Tiefgaragentorantriebe von SOMMER sind genau dafür konzipiert.

Energieverbrauch
Auch beim Energieverbrauch können die Antriebe punkten: Durch den geregelten Softlauf in Rampenform und einen Ringkerntransformator verbrauchen sie sehr wenig Strom und bewegen dennoch die schwersten Tore. Der Sicherheitsaspekt kommt ebenfalls nicht zu kurz, die elektronisch geregelte Kraftmessung mit DPS (Dynamisches Power System) beugt Unfällen vor.

Gütesiegel
Kein Wunder also, dass alle SOMMER-Tiefgaragentorantriebe das TÜV Baumuster-Prüfsiegel erhalten haben. Höchste Flexibilität.

Sicherheit durch verschlüsseltes Funksystem
Der Garagentorantrieb mit bidirektionalem, rollierendem, verschlüsseltem Funksystem bietet ein Höchstmaß an Sicherheit. Das Funksystem SOMloq2 sendet bidirektional, das bedeutet, dass Rückmeldungen über den gesendeten Befehl oder die Torposition empfangen werden können. Der Rollingcode ist mit 128-bit verschlüsselt, die selbe Verschlüsselung wird bei Onlinebanking verwendet. Eine Abwärtskompatibilität der Sender zum Funksystem Somloq-Rollingcode ist immer gegeben.

Zahlreiche Erweiterungen
Erhältich sind auch nützliche Erweiterungen wie beispielsweise die Speicherplatzerweiterung Memo, der Bewegungsmelder Motion und zahlreiche weitere Zubehörmodule. Zusätzliche Anschlussmöglichkeiten befinden sich direkt am Laufwagen (Schlupftürkontakt und Sicherheitskontaktleiste OSE oder 8k2). Dank des Sommer Baukastenprinzips lassen sich Erweiterungen schnell und einfach montieren. Da die Anschlüsse direkt am Laufwagen liegen, sind keine Spiralkabel notwendig, somit spart man sich Zeit und Geld, durch weniger Arbeitsaufwand.

Universeller Einsatz – kompatibel mit fast allen Tortypen
Die Tiefgaragentorantriebe tiga sind für Sektionaltore, Deckenlauftore, Schwingtore, Kipptore und Rundum-/Seitensektionaltore geeignet. Sie erreichen optimierte Torparameter durch eine einfache DIP-Schalterfunktion direkt am Antrieb.

Produktmerkmale

steckbare Zugfederklemmen für einfaches Handling im Servicefall
alle Eingänge sind mit Zustands-LEDs ausgestattet
jeweils eine Anschlussmöglichkeit für einen Taster für Anforderungsseite innen und außen
Anschlussmöglichkeit für ein Warnlicht 24 V/3 W
Steckplatz für Konfigurationsspeicher Memo tiga (Speichert z.B. die Daten von Relais und beinhaltet einen Ereignisspeicher) Dieser ist werkseitig bereits montiert.
ein Anschluss „Safety“ (z.B. für Not-Halt)
großes Platzangebot im Gehäuse für weitere elektronische Bauteile (Zeitschaltuhr, Treppenhausautomat, …)
Anschlussmöglichkeit einer Lichtschranke 2/4-Draht oder einer Zargenlichtschranke 2-Draht in Richtung Tor ZU und einer Lichtschranke 4-Draht in Richtung Tor AUF DC 24 V, 300 mA Ausgang
Anschlussmöglichkeit einer Sicherheitskontaktleiste (OSE oder 8k2) in Richtung Tor ZU und einer Sicherheitskontaktleiste (OSE oder 8k2) in Richtung Tor AUF
jeweils eine Anschlussmöglichkeit für Rot- und Grün-Ampel (24 V/7 W) für Anforderungsseite innen und außen Einbahnstraßenregelung
Anschlussmöglichkeit für zwei potentialfreie Multifunktionsrelais. Über SOMlink können pro Multifunktionsrelais bis zu zehn Konfigurationen eingestellt werden.
Anschlussmöglichkeit eines potentialfreien Schließerkontakts einer Brandmeldeanlage
jeweils eine Anschlussmöglichkeit für einen Zeitschaltuhrkontakt für Anforderungsseite innen und außen
Anschlussmöglichkeit einer Induktionsschleife (potentialfreier Kontakt von separater Auswerteeinheit)
