Novoferm Tormatic NovoShaft 5.24 Komplettset T75

Beschreibung
Sicherheitshinweis

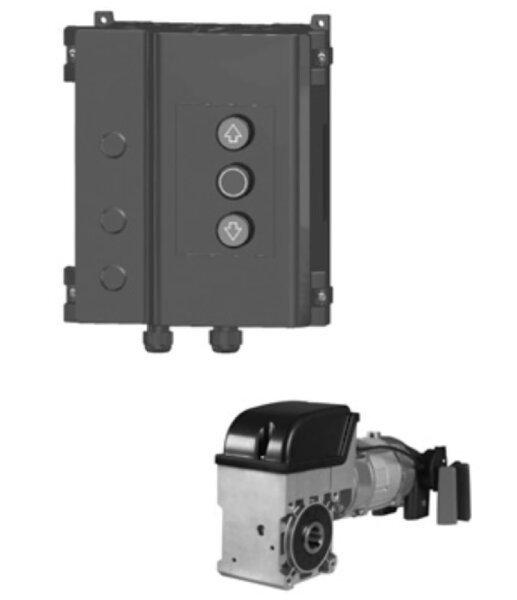

Novoferm Tormatic NovoShaft 5.24 SK Komplettset mit T75 Steuerung

Das Komplettset NovoShaft 5.24 SK von Novoferm Tormatic ist optimal für Sektionaltore mit Gewichtsausgleich geeignet. Die im Set enthaltene Torsteuerung NovoCon T75 DES ist die Standard-Torsteuerung für Wellen-Aufsteckantriebe mit digitalem Endschalter (DES). Der NovoShaft Antrieb ist für 25,4 mm Hohlwelle ausgeführt und wird direkt auf die Federwelle montiert.

Die Bauform NovoShaft SK ("Schnelle Kette") öffnet das Tor durch leichtes Ziehen an der Kette. Verlängerungsketten ermöglichen den Höhenausgleich z.B. bei hohen Toren.

ANWENDUNG

Für Sektionaltore mit Gewichtsausgleich
Geeignet für Tore mit max. 250 kg Torgewicht
max. 24 Umdrehungen / Minute

PRODUKTMERKMALE UND VORTEILE

Uiversell einsetzbar, für Aufsteckmontage auf Federwelle
Komplett-Paket mit Antrieb, Steuerung und Zubehör
Digitaler Endschalter integriert
Bauform SK: Öffnet das Tor durch leichtes Ziehen an der Kette.
Verlängerungsketten ermöglichen auch das Öffnen vom Boden aus.
Robust und kompakt
Digitale Endlageneinstellung
Keine TÜV-Einschränkung der Schaltzyklen auf 10%
Bedienung: Integrierter 3-fach Taster AUF-STOPP-ZU
Betriebsarten:

Totmann AUF / ZU
Impuls AUF / ZU

TECHNISCHE DATEN TORANTREB

Motorausführung: Drehstrom
Nennspannung: 3 x 230 V / 400 V AC, 3 phasig
Nennfrequenz: 50 Hz
Nennstrom Motor: 2,1 / 1,2 A
Abtriebsdrehmoment 50 Nm
Abtriebsdrehzahl 24 min-1
Hohlwellen-Durchmesser 25,4 mm
Statisches Haltemoment (Mstat) 450 Nm
Max. Torgewicht 2.500 N
Einschaltdauer Motor S3-60 % ED
Max. Schaltungen 20/Std.
Bauseitige Zuleitung / Sicherung 5 x 1,5 / 10 A
Endschalterbereich 1:20
Verpackungsgewicht 15 kg
Schutzart IP 54
Betriebstemperatur - 5 °C / + 40 °C
Dauerschalldruckpegel < 70="" db(a)

TECHNISCHE DATEN TORSTEUERUNG

Versorgungsspannung: 1~230/ 3~230/ 3~400 V AC
Motorleistung: max. 1,5 kW
Externe Versorgung: max. 0,7 A
Betriebstemperatur: -20 bis +55 Grad Celsius
Abmessungen: 282 x 219 x 117 mm (H x B x T)
Rauch-Wärme-Abzu (RWA): ja
Relaiskontakte: 2, programmierbar
Funk: optional
Optional Anschluss Sensoren: OSE, 8k2, Lichtschranke

LIEFERUMFANG

1 x Industrietorantrieb Novoferm Tormatic NovoShaft 5.24 - 25.40 SK
1x Steuerung Novoferm Tormatic T75 DES
Drehmomentsütze, universal
Steuerkabel, 5 m
Verlängerungskette 6 m für Notentriegelung
Verbindungsglied für Kette
Schaltseilverlängerung 2 x 4 m
Optische Schließkantensicherung Novoshaft
- Sender, Empfänger, Anschlußdose mit Steuerkabel
Montage- / Bedienungsanleitung

Produkteigenschaft	Wert
Notentriegelung:	Nothandkette, schnelle Kette
Montageart:	Auf Torwelle
Spannungsversorgung:	400 V AC
Torgewicht, maximal:	250 kg
Torart:	Sektionaltor Industrie
