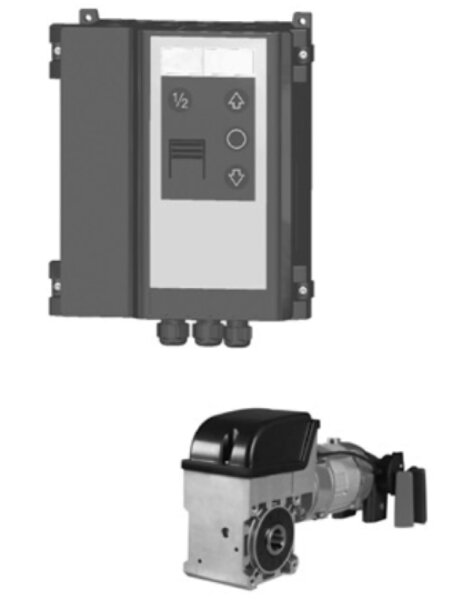

Novoferm Tormatic NovoShaft 5.24 Komplettset, Schnelle Kette

Beschreibung
Sicherheitshinweis

Novoferm Tormatic NovoShaft 9.24 SK Komplettset

Das Komplettset NovoShaft 9.24 SK von Novoferm Tormatic optimal für Sektionaltore mit Gewichtsausgleich geeignet. Die im Set enthaltene Torsteuerung NovoCon T100 DES ist eine Komfort-Torsteuerung für Wellen-Aufsteckantriebe mit digitalem Endschalter (DES). Bei der Novoferm Tormatic Steuerung T100 DES erfolgt die Programmierung sehr einfach und schnell mittels der 3 Bedienknöpfe am Gerät. Der NovoShaft Antrieb ist für 25,4 mm Hohlwelle ausgeführt und wird direkt auf die Federwelle montiert.

Die Bauform NovoShaft SK ("Schnelle Kette") öffnet das Tor durch leichtes Ziehen an der Kette. Verlängerungsketten ermöglichen den Höhenausgleich z.B. bei hohen Toren.

ANWENDUNG

Für Sektionaltore mit Gewichtsausgleich
Geeignet für Tore mit max. 250 kg Torgewicht
max. 24 Umdrehungen / Minute

PRODUKTMERKMALE UND VORTEILE

Uiversell einsetzbar, für Aufsteckmontage auf Federwelle
Komplett-Paket mit Antrieb, Steuerung und Zubehör
Digitaler Endschalter integriert
Bauform SK: Öffnet das Tor durch leichtes Ziehen an der Kette.
Verlängerungsketten ermöglichen auch das Öffnen vom Boden aus.
Robust und kompakt
Digitale Endlageneinstellung
Keine TÜV-Einschränkung der Schaltzyklen auf 10%
Bedienung: Integrierter 3-fach Taster AUF-STOPP-ZU und 1/2-Torfahrt-Taster
Anschlußmöglichkeiten: 2 unabhängig programmierbare Relaiskontakte für Ampel, Rampenfreigabe etc.
Betriebsarten:
- Totmann-Betrieb AUF / ZU
- Impuls AUF / ZU
- Impuls AUF / Totmann ZU
- Automatisches Schließen (einstellbar)

TECHNISCHE DATEN TORANTREB

Motorausführung: Drehstrom
Nennspannung: 3 x 230 V / 400 V AC, 3 phasig
Nennfrequenz: 50 Hz
Nennstrom Motor: 2,1 / 1,2 A
Abtriebsdrehmoment 50 Nm
Abtriebsdrehzahl 24 min-1
Hohlwellen-Durchmesser 25,4 mm
Statisches Haltemoment (Mstat) 450 Nm
Max. Torgewicht 2.500 N
Einschaltdauer Motor S3-60 % ED
Max. Schaltungen 20/Std.
Bauseitige Zuleitung / Sicherung 5 x 1,5 / 10 A
Endschalterbereich 1:20
Verpackungsgewicht 15 kg
Schutzart IP 54
Betriebstemperatur - 5 °C / + 40 °C
Dauerschalldruckpegel < 70="" db(a)

TECHNISCHE DATEN TORSTEUERUNG

Versorgungsspannung: 1~230/ 3~230/ 3~400 V AC
Motorleistung: max. 3,0 kW
Externe Versorgung: max. 0,7 A
Betriebstemperatur: -20 bis +55 Grad Celsius
Abmessungen: 282 x 219 x 117 mm (H x B x T)
Rauch-Wärme-Abzu (RWA): ja
Relaiskontakte: 2, programmierbar
Funk: optional
Optional Anschluss Sensoren: OSE, 8k2, Lichtschranke

LIEFERUMFANG

1 x Industrietorantrieb Novoferm Tormatic NovoShaft 5.24 - 25.40 SK
1x Steuerung Novoferm Tormatic 100 DES
Drehmomentsütze, universal
Steuerkabel, 5 m
Verlängerungskette 6 m für Notentriegelung
Verbindungsglied für Kette
Schaltseilverlängerung 2 x 4 m
Optische Schließkantensicherung Novoshaft
- Sender, Empfänger, Anschlußdose mit Steuerkabel
Montage- / Bedienungsanleitung

Produkteigenschaft	Wert
Notentriegelung:	Nothandkette, schnelle Kette
Montageart:	Auf Torwelle
Abtriebsdrehmoment:	50 Nm
Torart:	Industrie-Sektionaltor
Spannungsversorgung:	400 V AC
Torgewicht, maximal:	250 kg
Umdrehungen / Minute:	24 Upm
