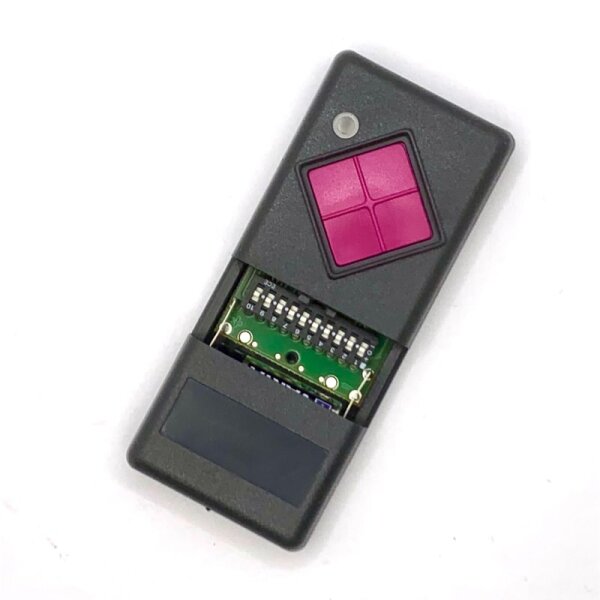

Handsender Ersatz für Novoferm Mini Novotron 401 Multibit, Tormatic, Wassermann und Dickert
Produktinformation
- Produktnamen der Hersteller:
- Novoferm Name: Mini Novotron 401
- Wassermann Name: Typ MAHS433
- Tormatic Name: Typ MAHS433
- Dickert Name: Typ MAHS433
- Frequenz: 433,92 MHz
- Codierung: Multibit
- Tasten: 1
- Kanäle: 1
- Codes: 387 Mio. mögliche Codes
- Leuchtdiode zur Batterie- und Sendekontrolle
- Einsetzbar z.B. für den Garagentorantrieb Novoferm Novomatic 803
Lieferumfang
- 1 x Handsender Dickert MAHS433-01
- 1 x Batterie
- 1 x Schlüsselring
- Bedienungsanleitung
- Modulation: Amplitudenmodulation
- Abmessung: ca. 82 x 39 x 17 mm
Reichweite
Größte Reichweite ergibt sich bei:
- optimaler Verlegung der Empfängerantenne
- gezielter Sendung in Richtung des Empfänger, frei von Hindernissen und mit möglichst hoher Sendepostition
-mindestens 2 Sekunden langer Betätigung der Sendetaste
Typische Reichweiten20-50m aus Autos und Gebäuden.
50-100m im Freifeld.
Hinweise zur Identifizierung und Programmierung des Handsenders
Welche Codierung wird benötigt?
Prüfen Sie, ob Ihr Handsender sogenannte DIP-Schalter besitzt. Öffnen Sie hierzu vorsichtig das Batteriefach. Sollte hier eine kleine, meist 10-polige, Schalterleiste eingebaut sein, so benötigen Sie einen Handsender mit einstellbarem Fixcode, einen Handsender mit einer DIP-Schalterleiste, an der Sie die Codierung einstellen.
Welche Funkfrequenz wird benötigt?
Schauen Sie auf der Rückseite Ihres Handsenders nach. Dort ist die Funkfrequenz vermerkt: 27 MHz, 40 MHz oder 433 MHz. Ist dort nichts zu finden oder zu erkennen, so Öffnen Sie vorsichtig das Gehäuse des Handsenders. Auf der Platine finden Sie ein Bauteil auf dem die Funkfrequenz aufgedruckt ist (27,015 MHz, 40,685 MHz oder 433,920 MHz). Dies ist der sogenannte Funk-Quarz. Haben Sie einen Handsender mit 27,015 MHz, können Sie alle Handsender bestellen mit 27,015 MHz (AM) und Codierung DIP Schalter, bei 40,685 MHz alle Handsender mit 40,685 MHz (AM) und DIP Schalter.
Handsender mit DIP-Schalterleiste programmieren / einstellen
Öffnen Sie zuerst das Batteriefach Ihres alten auch des neuen Handsenders. Entnehmen Sie die Batterie, um eventuelle Kurzschlüsse zu vermeiden. Schauen Sie sich die Einstellung der DIP-Schalter des alten Handsenders an und achten Sie auf die Position der „ON“-Stellung. Stellen Sie dann die DIP-Schalterleiste des neuen Handsenders genauso ein, wie die Ihres alten Handsenders. Hierzu können Sie einen kleinen / schmalen Schraubendreher verwenden. Abschließend setzen die Batterien in die Handsender ein und schließen Sie die Batteriefächer. Das war es schon. Ihr neuer Handsender ist nun betriebsbereit!
Alternatives Vorgehen ohne alten Handsender
Sollten Sie keinen Handsender mehr besitzen, so können Sie auch am Funkempfänger nachschauen, ob dort DIP-Schalter eingebaut sind und welche Frequenz verwendet wird. Denn auch am Funkempfänger gibt es die DIP-Schalter sofern Fixcode verwendet wird und auch den Funkquarz, auf dem die Funkfrequenz eingetragen ist. Prüfen Sie also die Einstellung der DIP-Schalter Ihres Funk-Empfängers und stellen Sie dann die DIP-Schalterleiste am Handsender entsprechend ein. Achten Sie dabei auf die „ON“-Stellung.
Wichtige Hinweise:
- Bevor Sie am Torantrieb / Funk-Empfänger nachsehen, bitte das System stromlos schalten bzw. den Netzstecker vorsichtshalber ziehen.
- Beim späteren Einlernen der Toranlage darauf achten, dass sich keine Personen oder Gegenstände im Bewegungsbereich des Tores befinden.
