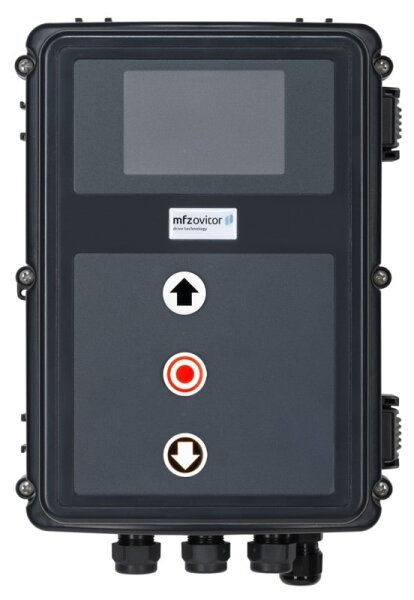

Marantec MFZ-Ovitor Komfortsteuerung CS 320 mit LC Display, 400 V
Die CS 320 ist die
externe Komfortsteuerung von Marantec, die keine Wünsche offen lässt. Die Steuerung CS 320 ist fürr den Industriebereich konzipiert und kann grundsätzlich an allen Tortypen in diesem Bereich eingesetzt werden. Es lassen sich Antriebe mit mechanischen Endschaltern (MEC) oder einem elektronischen Endpositionssystem (AWG) anschließen und betreiben. Alle erforderlichen Befehlsgeräte und Sicherheitselemente lassen sich anschließen, einstellen und auswerten. Die Programmierung erfolgt über einen steckbaren LCD- Monitor.
Alternativ steht als Zubehör ein Service-Tool zur Verfügung. Das Service-Tool besteht aus einem Stick und einer App.
Die Marantec MFZ-Ovitor Torsteuerung CS320 ist
kompatibel zum bestehenden Zubehörprogramm des Vorgängers CS 310.
Die Torsteuerung CS 320 bietet
4 Ausgangsrelais für zusätzlich anschließbare Funktionen, z.B.für Signalleuchten, Ampeln, elektrische Torverriegelung oder Endlagenmeldung. Fremdelemente können wahlweise mit einer Spannung von 24 V oder 230 V versorgt werden.
Zubehör wird direkt an der Steuerung verkabelt. Mit der CS 320 ist
Funkübertragung optional möglich, der Steckplatz für die Standardantenne ist bereits enthalten. Nach Bedarf läßt sich die Steuerung über
MS-Bus-Module erweitern, z.B. für die Gegenverkehrsregelung oder mit einer Einzugsicherung. Ebenso können Sicherheitseinrichtungen, wie Lichtschranke oder Schließkantensicherung angeschlossen werden. Und für eine komfortable Montage sorgen einfach
steckbare Kabelsätze.
EMPFEHLUNG
- Die Marantec CS 320 ist optimal abgestimmt auf die Anforderungen zur Steuerung von Rolltoren, Sektionaltoren und Schiebetoren
PRODUKTMERKMALE
- Hersteller: Marantec
- Artikelname: Marantec Komfortsteuerung CS 320
- Artikelbezeichnung: Motorsteuerung
- Vorgänger: Steuerung 185655
- Komfort-Automatiksteuerung für Industrietore
- zertifiziert nach DIN EN 12453:2017
- integrierter Sicherheitseingang, gemäß den erhöhten Anforderungen an sicherheitsbezogene Teile (PLc, Kat. 2)
- Hohe Flexibilität durch verschiedene Anschlußmöglichkeiten
- auch als CS 320 FU mit integriertem Frequenzumrichter verfügbar (kann jedoch nicht für den direkten Ersatz / Austausch der CS 300 FU genutzt werden)
- interne Absicherung am Netzeingang (3-phasig) zur optimalen Anpassung an das Antriebssystem
- kompatibel zum bestehenden Zubehörprogramm der CS 310
- Programmierung: per 3 Tasten Navigation am LC-Display
- Anzeige: LC-Display mit Klartextanzeige
- Diagnose: Zustands- und Diagnoseinformationen amt LC-Display
- Fehlerspeicher: integriert
- Beleuchtete Gehäusedeckel-Tastatur
- MS-BUS-Schnittstelle zum Anschluss von Erweiterungsmodulen
- Zulauf: programmierbar, automatisch, einstellbarer Tor-Auf- und Vorwarnzeit
- Automatische Kraftüberwachung (Blockierschutz)
- Drehrichtungserkennung und Überwachung
- Reset-Funktion, mehrstufig
- Torlaufzähler, integriert
- Wartungsintervall, programmierbar
- Automatische Zeitschließung: ja
- Einstellbare Teilöffnung: ja
- RWA (Rauch-Wärme-Abzug): nein
- Funk: optional
TECHNISCHE DATEN
-
Nennspannung: 400 V / 3-phasig
- Nennfrequenz: 50 / 60 Hz
- Belastbarkeit max. 2,2 kW
- Schaltstrom: max. 8 A
- Netzstecker: CEE-Stecker 5-polig rot
- Betriebsarten:
- Relaisausgänge: 4, programmierbar
- Eingänge:3, programmierbar
- Versorgung externer Elemente: 24 V DC / 500 mA
- Verkabelung: konventionell
- Abmessungen: 215 x 275 x 130 mm (B x H x T)
- Schutzart: IP 65
- Temperaturbereich: -10 °C bis +45 °C
- Gewicht: 2,65 kg
ANSCHLIEßBARE GERÄTE & ZUBEHÖR
- Lichtschranken
- Schließkantensicherung Optosensor (OSE)
- Torblatt-Sicherheitskreis wie
- Schlaffseiltaster,
- Schlupftürschalter,
- Schalter für Federbruchsicherung
- Lichtgitter
- Drucktaster- und Schlüsseltaster
-
Funksteuerung: Die CS 320 kann mit einem Funkempfängermodul Digital 991 ausgerüstet werden:
- Bewegungsmelder
- Wochenzeitschaltuhr (steckbar)
- Signalhupe
- Module zur Fahrbahnregelung und zur Einzugsicherung
LIEFERUMFANG
- CS 320 im Standardgehäuse 400 V / 3PH inkl. 3-fach Drucktaster im Gehäusedeckel, LC-Display und CEE-Stecker
- Beleuchteter 3-fach Drucktaster integriert
- Beleuchtetes LC-Display mit Klartextanzeige integriert
- 1.000 mm Kabel und CEE-Stecker 5-polig, vormontiert
- Bedienungsanleitung Marantec CS 320
- VE: 1 Stück
