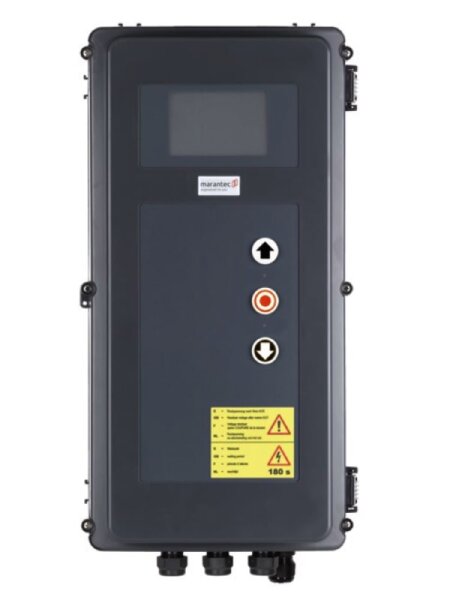

Marantec Automatiksteuerung CS 320 FU-E 0,75 kW mit Frequenzumrichter
Die Marantec CS 320 FU ist eine
Komfort-Automatiksteuerung mit Frequenzumrichter. Hierbei wird die Standardplatine CS 320 um einen Frequenzumrichterbaustein erweitert und lässt somit ein
drehzahlunabhängiges Steuern von Toren zu. Das sorgt nicht nur für optimale Dynamik, sondern auch für einen
energieeffizienten Betrieb der Toranlage. Bei der Bauform CS 320 FU-E ist der Frequenzumrichter im Steuergehäuse integriert.
Die Marantec CS 320 FU
Steuerung mit Frequenzumrichter basiert auf der CS 320 von Marantec, eine Komfort-Steuerung, die keine Wünsche offen lässt.
Die
Torsteuerung CS 320 im Kombigheäuse bietet die Möglichkeit, Erweiterungsmodule auf die integrierte Hutschiene zu montieren.
4 Ausgangsrelais für zusätzlich anschließbare Funktionen, z.B.für Signalleuchten, Ampeln, elektrische Torverriegelung oder Endlagenmeldung. Fremdelemente können wahlweise mit einer Spannung von 24 V oder 230 V versorgt werden.
Zubehör wird direkt an der Steuerung verkabelt. Mit der CS 320 ist
Funkübertragung optional möglich, der Steckplatz für die Standardantenne ist bereits enthalten. Nach Bedarf läßt sich die Steuerung über
MS-Bus-Module erweitern, z.B. für die Gegenverkehrsregelung oder mit einer Einzugsicherung. Ebenso können Sicherheitseinrichtungen, wie Lichtschranke oder Schließkantensicherung angeschlossen werden. Und für eine komfortable Montage sorgen einfach
steckbare Kabelsätze.
Empfehlung
- Die Marantec CS 320 ist optimal abgestimmt auf die Anforderungen zur Steuerung von Rolltoren, Sektionaltoren und Schiebetoren
PRODUKTMERKMALE
- Hersteller: Marantec
- Artikelname: Marantec Komfortsteuerung CS 320 FU-E im Kombigehäuse
- integrierte Hutschiene zur Aufnahme von Erweiterungsmodulen
- Artikelbezeichnung: Motorsteuerung
- Komfort-Automatiksteuerung für Industrietore
- zertifiziert nach DIN EN 12453:2017
- Drehzahlunabhängiges Steuern von Toren
- Start- und Enddrehzahl für beide Laufrichtungen getrennt einstellbar
- Zusätzlich 2. Enddrehzahl in Laufrichtung ZU einstellbar
- Beschleunigungs- und Verzögerungszeiten für beide Richtungen einstellbar
- Beschleunigungs- und Verzögerungszeiten für die Betätigung von Fahrbefehl, Stoppbefehl, Schließkantensicherung und Lichtschranke jeweils getrennt einstellbar
- Bremspunkte frei wählbar/einstellbare Bremsverzögerung
- Einstellbare Leistungswerte zur Anpassung an den Motor
- 4 programmierbare Relaisausgänge mit 44 Funktionen
- 2 programmierbare Eingänge mit 27 Funktionen
- Drehrichtungsüberwachung und -erkennung (nur mit AWG)
- Integrierter Torlaufzähler
- Programmierbarer Wartungsalarm (PIN-Code-geschützt)
- Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von Häufigkeit und Zyklus des letzten Auftretens) nur mit LCD-Monitor
- Änderung der Drehrichtung über Platinentaster/Display
- Einstellbare Kraftbegrenzung in AUF-Richtung (nur mit AWG
- Zwischenstellung programmierbar (nur mit AWG)
- Endlageneinstellung: über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)
- Platinentaster und LEDs zur Statusmeldung
- Steckbares LC-Display mit Klartextanzeige
- 3-Tasten-Navigation/Zustands- und Diagnosemeldungen
- Kurzschlussfeste Kleinspannung
- Versorgung für externe Geräte (24 V-DC/500 mA und 230 V-AC/1 A)
- Beleuchtete Deckeltastatur (Nachtbeleuchtung)
- Gehäuseschutz für Leiterplatte
-
Anschlüsse:
- für Elemente des Sicherheitskreises
- für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke) in ZU-Richtung
- für Schließkantensicherung (8,2 kOhm und Opto) in AUF-Richtung
- für 2 Lichtschranken (2-Draht, Relais, NPN, PNP) mit/ohne Testung
- für Schlupftür- und Schlaffseilschalter PL c Kat. 2 (8,2 kOhm) mit Testung nach EN 12453:2017
- für 2 Lichtgittersysteme mit/ohne Testung
- Schnittstelle zum Anschluss von Erweiterungsmodulen
- Steckplätze für Funkmodul und Wochenzeitschaltuhr
- Steckplatz für 2-Kanal Funk-Übertragungssystem zur drahtlosen Signalübertragung von Schließkantensystem und/oder Sicherheitskreis
- Ansteuerung der Magnetbremse über Relaisausgang
- Für Antriebe mit extern geschalteter Bremse wird zusätzlich ein Bremsüberwachungsmodul eingebaut (BWM1)
- Schnittstelle zum Anschluss eines Frequenzumrichters
- Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
- Steckbares LC-Display mit Klartextanzeige
- Funk: optional
TECHNISCHE DATEN
-
Nennspannung: 230 V / 1-phasig
- Nennfrequenz: 50 / 60 Hz
- Belastbarkeit: max. 0,75 kW
- Ausgangsspannung: 230 V / 3-phasig
- Ausgangsstrom: 4,1 A
- Steuerspannung: 24 V DC
- Betriebsarten:
- Relaisausgänge: 4, programmierbar
- Eingänge:3, programmierbar
- Verkabelung: konventionell
- Abmessungen: 245 x 275 x 190 mm (B x H x T)
- Schutzart: IP 65
- Temperaturbereich: -10 °C bis +45 °C
- Gewicht: 4,5 kg
ANSCHLIESSBARE GERÄTE / ZUBEHÖR
- Lichtschranken
- Schließkantensicherung Optosensor (OSE)
- Torblatt-Sicherheitskreis wie
- Schlaffseiltaster,
- Schlupftürschalter,
- Schalter für Federbruchsicherung
- Lichtgitter
- Drucktaster- und Schlüsseltaster
-
Funksteuerung: Die CS 320 kann mit einem Funkempfängermodul Digital 991 ausgerüstet werden:
- Bewegungsmelder
- Wochenzeitschaltuhr (steckbar)
- Signalhupe
- Module zur Fahrbahnregelung und zur Einzugsicherung
LIEFERUMFANG
- Marantec CS 320 FU-E im Kombigehäuse 400 V / 3PH inkl. 3-fach Drucktaster im Gehäusedeckel, LC-Display und CEE-Stecker
- Beleuchteter 3-fach Drucktaster integriert
- Beleuchtetes LC-Display mit Klartextanzeige integriert
- Bedienungsanleitung Marantec CS 320 FU
- VE: 1 Stück
HINWEIS: Wird eine vorhandene Steuerung gegen die CS 320 FU-E ausgetauscht,
so muß der
Kabelsatz erneuert werden. Folgender Kabelsatz sollte daher mitbestellt werden: Kabelsatz mit 5 m Länge: Artikelnummer 150788 oder Kabelsatz mit 7m Länge: Artikelnummer 150787.
