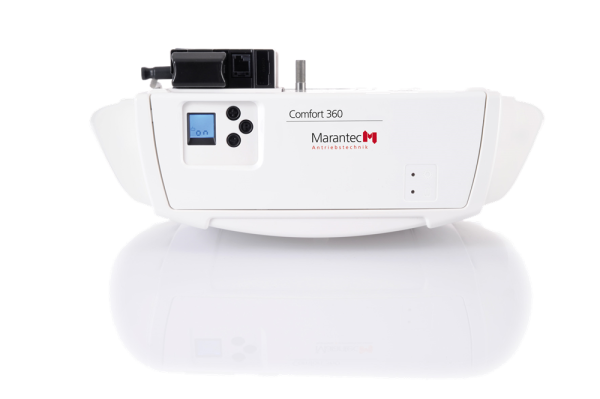

Marantec Comfort 360 mit 650 Newton

Gönnen Sie sich ein Mehr an Komfort! Rüsten Sie Ihre Garage mit einem Marantec Comfort 360 aus. Der elektrische Torantrieb Comfort 360 von Marantec ist ein Garagentor-Antriebssystem mit einer Zug- und Druckkraft von max. 650 N, hervorragend geeignet für leichte Garagentore. Der Torantrieb Comfort 360 bewegt Tore bis zu einem Gewicht von 110 kg. Schwingtore, Kipptore und Canopytore können dabei bis zu 3,5 m breit sein, einwandige Sektionaltore bis zu 5,0 m und doppelwandige Sektionaltore bis zu 3,0 m

Der Torantrieb Marantec Comfort 360 ist die neueste Entwicklung einer traditionsreichen Antriebsfamilie. Dank integrierter Stromspartechnik und moderner LED-Beleuchtung weist der Comfort 360 von Marantec eine besonders hohe Energieeffizienz auf. Denn der Comfort 360 von Marantec ist mit der patentierten blueline-Technologie ausgestattet. Diese state-of-the-art Antriebssteuerung des Comfort 360 reduziert die Belastung Ihres Garagentors deutlich, arbeitet somit torschonend und reduziert den Energieverbrauch auf nahezu null immer dann, wenn der Torantrieb nicht läuft. Soll der Comfort 360 ein Garagentor öffnen oder schließen, so tut er dies dank seiner Speed-Technik besonders schnell.

Sicherheit ist ein Muss! Darum erkennt die integrierte Hinderniserkennung des Marantec Torantrieb Personen oder Dinge, stoppt das Garagentor und reversiert, sobald es ein Hindernis berührt. Die serienmäßige Aufschubsicherung des Comfort 360, die ein Aufschieben des Tores verhindert, bietet Sicherheit für die ganze Familie.

Lieferumfang

Motor-Aggregat mit integrierter Steuerung
Digital 921 Modulempfänger, 868 MHz bi·linked
Digital 663 Mini-Handsender 3-Kanal, 868 MHz bi·linked
Digital 572 Micro-Handsender 2-Kanal, 868 MHz bi·linked
Neuer Toranschlusswinkel als Universal-Einbauset für Schwing- und Sektionaltore
Netzkabel mit Eurostecker, 1.500 mm
Marantec Comfort 360 Bedienungsanleitung

Elektrische Daten

Nennspannung 230 V AC
Nennfrequenz 50/60 Hz
Stromaufnahme 1,1 A
Leistungsaufnahme Betrieb 0,25 KW
Leistungsaufnahme Stand-by ca. 0,6 W
Betriebsart (Einschaltdauer) S2-2 min
Motorspannung 24 V DC
Steuerspannung 24 V DC
Schutzart (Motor-Aggregat) IP 20
Schutzklasse II

Mechanische Daten

Zug- und Druckkraft max. 650 N
Laufgeschwindigkeit max. 220 mm/s
Öffnungszeit (torspezifisch) ca. 9,5 s

Umgebungsdaten

Abmessungen (BxHxT)
(Motor-Aggregat) 360x135x335 mm
(Verpackung) 375x150x500 mm
Gewicht (gesamt) ca. 7,4 kg
Temperaturbereich -20 °C bis +60 °C
Leuchtmittel 2 10-LED-Module

Funktion

Stromspar-Technik blueline
Schnelllauf-Funktion speed
Elektronische Endabschaltung
Soft-Start/Soft-Stopp/Soft-Lauf
Elektronische Aufschubsicherung
Blockierschutz
Laufzeitbegrenzung
Entriegelung über Zugseil (innen)
Antriebskopf um +/- 90° drehbar
Marantec EOS Programmierung mit LC-Display
Drehrichtungsumkehr programmierbar
Back jump (Entlastung der Schließkante)
Automatische Zulauffunktion (nur in Verbindung mit einer Lichtschranke nutzbar)
Toraufzeit und Vorwarnzeit programmierbar
Beleuchtungsdauer programmierbar und über Funk schaltbar
Abschaltautomatik AUF und ZU getrennt programmierbar
Zwischenposition AUF und ZU getrennt programmierbar
Torlaufgeschwindigkeit AUF und ZU getrennt programmierbar
Soft-Lauf-Position AUF und ZU getrennt programmierbar
Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
Zargenfunktion (Ausblendung von Zargenlichtschranken)
Programmierbarer Impulseingang und Ausgang
Wartungszähler (Intervall programmierbar) und Zyklenzähler
Fehlersignalisierung mit Fehlerspeicher
Mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk, etc.)
Anschluss (konventionell) für Taster, Lichtschranke und Haltkreis
Anschluss (MS-Bus) für Erweiterungsplatinen (Platinen integrierbar)
Anschluss (MS-Bus) für Handprogrammiergerät und Erweiterungsmodule
Anschluss für Battery-Backup (back-up 100 integrierbar)
Ausgang 24 V DC, max. 50 mA

Anwendung

Antriebssystem für privat genutzte Garagentore
Für Schwingtore bis 3.500 mm Torbreite und 110 kg Torgewicht
Für einwandige Sektionaltore bis 5.000 mm Torbreite und 110 kg Torgewicht
Für doppelwandige Sektionaltore bis 3.000 mm Torbreite und 110 kg Torgewicht
Für Kipp- und Canopytore bis 3.500 mm Torbreite und 2.250 mm Torhöhe sowie 110 kg Torgewicht
In Verbindung mit Marantec-Antriebsschiene

Welche Marantec Antriebsschiene eignet sich für Ihr Garagentor?

Die passende Marantec Antriebsschiene SZ finden Sie im Shop hier.

	SZ 11	SZ 12	SZ 13
Schwingtor, max. Höhe	2.500 mm	2.750 mm	3.000 mm
Sektionaltor, Feder vorn oben, max. Höhe	2.250 mm	2.500 mm	2.750 mm
Sektionaltor, Feder hinten oder seitlich, max. Höhe	2.125 mm	2.250 mm	2.500 mm
Gesamtlänge	3.080 mm	3.330 mm	4.090 mm
Bewegungshub	2.475 mm	2.725 mm	3.485 mm
