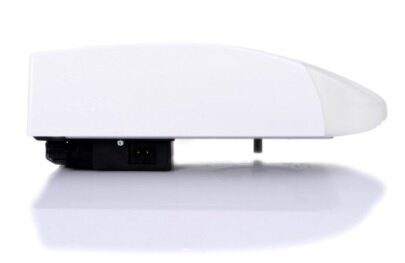

Garagentorantrieb Marantec Comfort 270 speed

Mit dem Garagentorantrieb Comfort 270 speed schließt Marantec die Lücke zwischen dem Comfort Comfort 270 und 370. Der Torntrieb Comfort 270 speed vereint hohe Leistung und hohe Geschwindigkeit mit kompakten Abmessungen. Das macht den Comfort 270 als kleines Kraftpakete zur Univerallösung im Bereich der Garagentorantriebe. Der Marantec 270 speed liefert eine maximale Zug-/ Druckkraft von 850 N und eine schnelle Laufgeschwindigkeit von 235 mm/s.

Der neue Antrieb Comfort 270 speed muss sich mit seiner weißen Design-Hochglanzoptik nicht verstecken. Er könnte es allerdings, denn mit seiner kompakten Bauform passt er auch dort, wo es eng wird. Zudem kann man den Garagentorantrieb Comfort 270 speed nicht nur längs sondern auch quer montieren. So bietet der Marantec auch für enge Einbausituationen die nötige Flexibilität. Eine helle und stromsparende LED-Beleuchtung, ein beleuchtetes LC-Display für die Programmierung und viele Schnittstellen zur Erweiterung zeichnen den Marantec 270 speed zusätzlich aus.

Gönnen Sie sich also ein Mehr an Komfort! Rüsten Sie Ihre Garage mit einem Marantec Comfort 270 speed aus.

PRODUKTMERKMALE

Stromspar-Technik
Schnelllauf-Funktion speed
Elektronische Endabschaltung
Soft-Start/Soft-Stopp/Soft-Lauf
Elektronische Aufschubsicherung
Blockierschutz • Laufzeitbegrenzung
Entriegelung über Zugseil (innen)
Antriebskopf um +/- 90° drehbar
Marantec EOS Programmierung mit LC-Display
Drehrichtungsumkehr programmierbar
Back jump (Entlastung der Schließkante)
Automatische Zulauffunktion (nur in Verbindung mit einer Lichtschranke nutzbar)
Toraufzeit und Vorwarnzeit programmierbar
Beleuchtungsdauer programmierbar und über Funk schaltbar
Abschaltautomatik AUF und ZU getrennt programmierbar
Zwischenposition AUF und ZU getrennt programmierbar
Torlaufgeschwindigkeit AUF und ZU getrennt programmierbar
Soft-Lauf-Position AUF und ZU getrennt programmierbar
Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
Zargenfunktion (Ausblendung von Zargenlichtschranken)
Programmierbarer Impulseingang und Ausgang
Wartungszähler (Intervall programmierbar) und Zyklenzähler
Fehlersignalisierung mit Fehlerspeicher
Mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk, etc.)
Anschluss (konventionell) für Taster, Lichtschranke und Haltkreis
Anschluss (MS-Bus) für Erweiterungsplatinen (Platinen integrierbar)
Anschluss (MS-Bus) für Handprogrammiergerät und Erweiterungsmodule
Anschluss für Battery-Backup • Ausgang 24 V DC, max. 50 mA

EINSATZBEREICH

Schwingtore:
- bis 5.000mm Torbreite / bis 185 kg
Einwandige Sektionaltore:
- bis 5.500mm Torbreite / bis 185 kg
Doppelwandige Sektionaltore:
- bis 5.500mm Torbreite / bis 185 kg
Kipp- und Canopytore:
- bis 5.000mm Torbreite / 2.250mm Torhöre / bis 185 kg

MECHANISCHE DATEN

Zug- und Druckkraft: max. 850 N
Laufgeschwindigkeit: max. 235 mm/s
Öffnungszeit (torspezifisch): ca. 9,0 s

ELEKTRISCHE DATEN

Nennspannung: 230 V AC
Nennfrequenz: 50/60 Hz
Stromaufnahme:1,1 A
Leistungsaufnahme Betrieb: 0,25 KW
Leistungsaufnahme Stand-by: ca. 4 W
Betriebsart (Einschaltdauer): S2–2 min
Motorspannung: 24 V DC
Steuerspannung: 24 V DC
Schutzart: IP 20 Schutzklasse: II

UMGEBUNGSDATEN

Abmessungen (BxHxT):
(Motor-Aggregat) 190x125x360 mm, (Verpackung) 245x145x500 mm
Gewicht (gesamt): ca. 6,5 kg
Temperaturbereich: –20 °C bis +60 °C
Leuchtmittel: 8-LED-Modul

LIEFERUMFANG

Motor-Aggregat Comfort 270 speed mit integrierter Steuerung
Digital 921 Modulempfänger, 868 MHz bi·linked
2 Digital 572 Micro-Handsender 2-Kanal, 868 MHz bi·linked
Universal-Einbauset für Schwing- und Sektionaltore
Netzkabel mit Eurostecker, 1.500 mm

Hinweis: Die Antriebsschiene muss separat bestellt werden

Welche Marantec Antriebsschiene eignet sich für Ihr Garagentor?

	SZ 11	SZ 12	SZ 13
Schwingtor, max. Höhe	2.500 mm	2.750 mm	3.000 mm
Sektionaltor, Feder vorn oben, max. Höhe	2.250 mm	2.500 mm	2.750 mm
Sektionaltor, Feder hinten oder seitlich, max. Höhe	2.125 mm	2.250 mm	2.500 mm
Gesamtlänge	3.080 mm	3.330 mm	4.090 mm
Bewegungshub	2.475 mm	2.725 mm	3.485 mm
