Dickert Motorsteuerung ACM 20-01 ohne Kraftabschaltung

Artikelnummer: ACM20-01
Hersteller: Dickert

Beschreibung
Sicherheitshinweis
Dokumente (2)

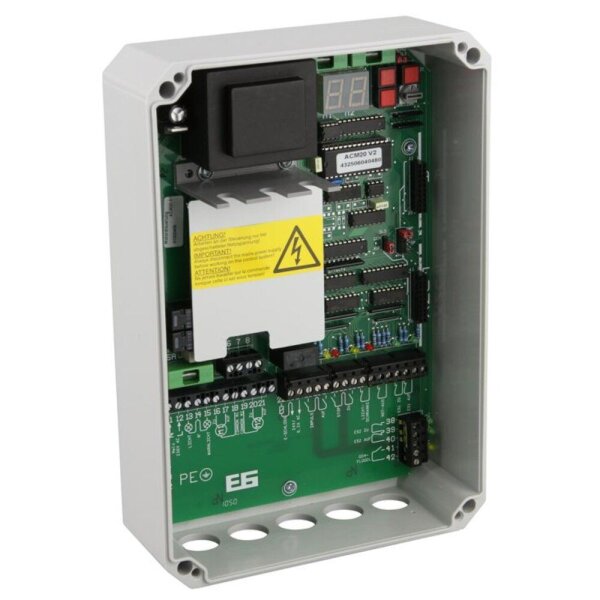

Dickert ACM 20-01 Motorsteuerung, ohne Kraftabschaltung

Die Motorsteuerung ACM20-01 von Dickert ist eine komfortable mit Microcontroller arbeitende 230 V AC Motorsteuerung. Es können bis zu zwei Motoren mit stromgesteuerter Kraftabschaltung betrieben werden. Für den Funkbetrieb kann sowohl ein Funkmodul als auch ein kompletter Empfänger verwendet werden.

Die Steuerung ACM20-03 mit Stromstop kann für Dreh-, Schiebe- und Rolltore sowie für Schranken usw. eingesetzt werden.

PRODUKTMERKMALE

15 programmierbare Menüs
ohne Kraftabschaltung
Endschalter möglich
Gehflügel-Eingang für Motor 2
Lichtschrankeneingang
Ampel rot/grün als Zustandsanzeige, Steckkarte DSK20-51 erforderlich
Ampelsteuerung für Einbahnstraßen, Steckkarte DSK20-50 erforderlich
Sicherheitsleistenauswertung 1K2+8K2, Steckkarte DSK02-50 erforderlich
Fraba OSE Auswertung, Steckkarte OSE12-50 erforderlich

TECHNISCHE DATEN

Betriebsspannung: 230 V ±10 % 50 Hz
Ausgänge: max. zwei 230 V/AC Motore, E-Schloß 12 od. 24 V/AC, Licht u. Warnlicht je 230 V/AC max. 500 W, AC-Ausgang 24 V/AC max. 200 mA und 230 V/AC max. 1 A
Eingänge: Impuls-Taster (Auf, Stop, Zu, Stop, Auf...), Auf-Taster, Zu-Taster, Stop-Taster, Lichtschranke, Endschalter, Gehflügel
Steckplätze: Funk-Steckkarte 1- od. 4-Kanal, Ampel- od. Einbahnstr.-Steckkarte (DSK20-51/20-50), SE-Auswertung (DSK02-50) zur Auswertung von elektrischen Sicherheitskontaktleisten 1K2+8K2
Motorleistung: max. 500 W je Motor
Anschluss: Schraubklemmen, max 4 qmm
Betriebstemperatur: -20° C bis +50° C bei 30 % bis 80 % rel. Luftfeuchtigkeit
Abmessung: 255 mm x 176 mm x 80 mm Kunststoffgehäuse,
Schutzart: IP54
Gewicht: ca. 1,6 kg incl. Verpackung
