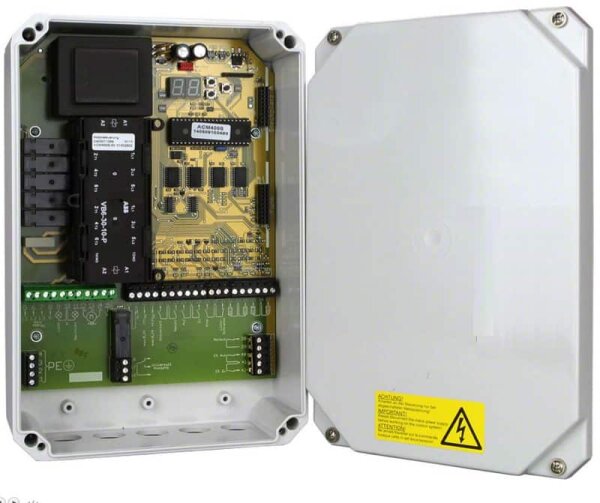

Dickert ACM400S-00 Motorsteuerung im Gehäuse ohne Folientastatur

Die Dickert ACM400S Steuerung wird komplett in einem stabilen Kunststoffgehäuse mit Folientastatur geliefert. Sie ist eine moderne mit Microcontroller arbeitende 400 V/AC Wendeschütz-Motorsteuerung für einen Motor. Die ACM400S kan bei antsprechendem Anschluss auch mit 230 V Wechselspannung betrieben werden. Die Steuerung kann für Dreh- und Schiebetore, für Rolltore, Schranken usw. eingesetzt werden..

Geeignet für

1-motorige Tor-Steuerung fu¨r 400V AC 3~ Motor bis 2.000VA 25% ED oder
1-motorige Tor-Steuerung fu¨r 230V AC 1~ Motor bis 1.000VA 25% ED
Für Dreh-, Schiebe-, Falt-, Roll-, Kipp- und Schwingtore in Privat- und Industriebereichen
Motore/Rohrmotore mit integrierten Endschaltern können nicht bzw. nur in bestimmten Einstellungen betrieben werden. Einzelheiten siehe Betriebsanleitung.

Funktionen

18 programmierbare Menüs Funktionen siehe Bedienungsanleitung
Motorlauf-Überwachung per Drehzahl-Sensor möglich
Sicherheitsleistenauswertung Typ “8K2” oder Fraba-OSE (4-Eingänge)
Lichtschrankeneingang für DW-Leisten, Bodenschleifen usw.
Ampel rot/grün als Zustandsanzeige: hiefür ist die Dickert Steckkarte MMZ442-50 erforderlich
Ampelsteuerung für Einbahnstraßen: hiefrür ist die Dickert Steckkarte MMZ442-50 erforderlich

Technische Daten

Netzspannung: 230 V / 50 Hz (1~) 400 V / 50 Hz (3~),
Leistungsaufnahme < 8 VA(ohne Steckkarten)
Betriebstemperatur: -20°C bis +50°C bei 30% RH bis 90% RH
Abmessungen: 255 x 176 x 80 mm (LxBxH) Kunststoffgeh. IP54
Gewicht: ca. 1,7 kg incl. Gehäuse
Anschlussleistung: max. 2000 W/400 V, max. 1000 W/230 V, Motorlaufzeit max. 120s (Abschaltung)
Sensor-Eingänge:
- Endschalter: für potentialfreie Öffner, wie Rollen-Endschalter,Induktivschalter o. ä.
- Drehzahlsensor: für Gabel-Lichtschranke od. Hall-Sensor Typ "Casali", "FAAC" oder "DSLTA-51”
- Lichtschranke: für potentialfreie Öffner, mit Selbsttest Empfänger durch Masseunterbrechung,
- mit Selbsttest Sender durch Unterbrechung der Stromversorgung
- Schließkantensicherung: für 4 Sicherheitsleisten vom Typ "8K2" oder "Fraba-OSE"
- oder ähnliche, mit Selbsttest durch Masseunterbrechung
Befehlsgeräte-Eingänge:
- Not-Aus: für potentialfreie Öffner, als Schlupftür-Sicherungen oder Pilztaster oder ähnliche.
- "Auf!" / "Zu!" / "Stop": für potentialfreie Schliesser, als Taster, Schlüsseltaster oder externe Funktaster
- Impuls-Eingang: für potentialfreie Schliesser, als Taster, Schlüsseltaster oder externe Funktaster
- Signal-Ausgänge
- Licht / Warnlicht: je max. 500 W
- Universalausgang: als potentialfreier Wechsler, max. 230V/3A, z. B. für Ampel-Steuerung etc.
Ausgänge:
- Motor
- Licht
- Warnlicht
- Universal 2
- Gleichspannung 12 V
- Wechselspannung 24 V AC
