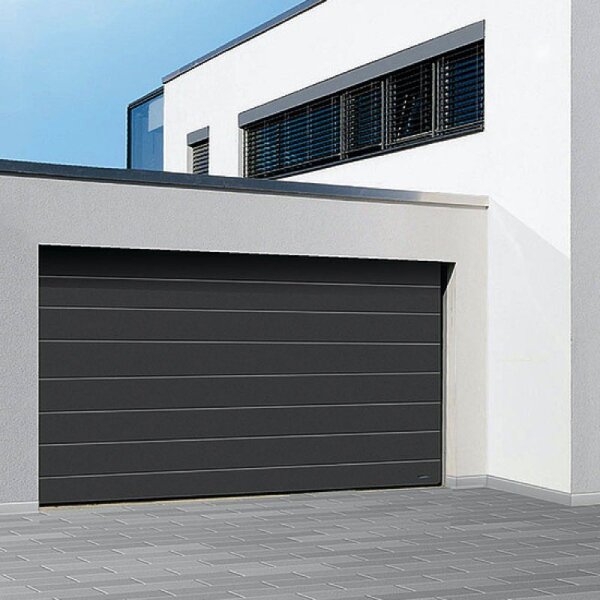

Novoferm Aktionsangebot: Sektionaltor ISO 45 SATIN , Grosslamelle, 5.000 x 2.125 mm
Das neue Novoferm
Garagentor EVOLUTION mit
45 mm Dämmung und thermischer Trennung im Aktions-Paket mit einem
Novomatic 573 S Premium Garagentorantrieb sowie einem Novoferm
Design-Handsender bietet Ihnen perfekten Komfort, höchste Sicherheit und maximale Platzersparnis. Die neue,
besonders hohe Wärmedämmung des Premium Sektionaltors von Novoferm sorgt dabei für eine
erhöhte Energieeffizienz.
Das Sektionaltor besteht aus Einzelelementen, sogenannten Sektionen, die durch Scharniere miteinander verbunden sind. So lässt sich das Tor bequem senkrecht unter die Decke schieben bzw. öffnen und schließen, ohne dass Sie zusätzlichen Schwenkraum vor der Garage (z.B. wie bei einem Schwingtor) benötigen. Für Sie bedeutet das:
mehr Platz vor der Garage, z.B. für das Parken eines Zweitwagens. Auch der fließende Verkehr wird bei straßen- oder gehwegnaher Garagenlage in keiner Weise beeinträchtigt.
Optisch lassen Garagen-Sektionaltore von Novoferm nichts zu wünschen übrig:
Hochwertige Materialien,
erstklassige Verarbeitung und
vielfältige Ausstattungsmöglichkeiten geben jeder Garage ein zeitgemäß-individuelles Gesicht - passend zur Architektur des Hauses und zu Ihrem persönlichen Geschmack.

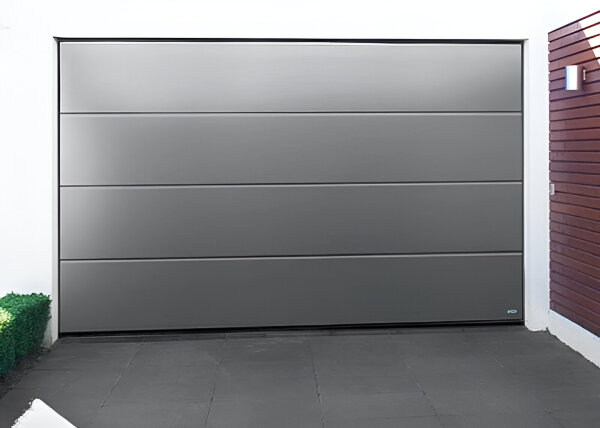

Das Novoferm Premium-Sektionaltor in Gross-Lamelle, 5m breit zum Schnäppchenpreis!
Das Novoferm Premium-Aktionspaket für Sie
- Novoferm Sektionaltor ISO 45 EVOLUTION mit 45 mm Dämmung und thermischer Trennung in moderner Grosssicke
- Novoferm Premium-Torantrieb Novomatic 573 S mit integriertem Taster und heller LED Beleuchtung

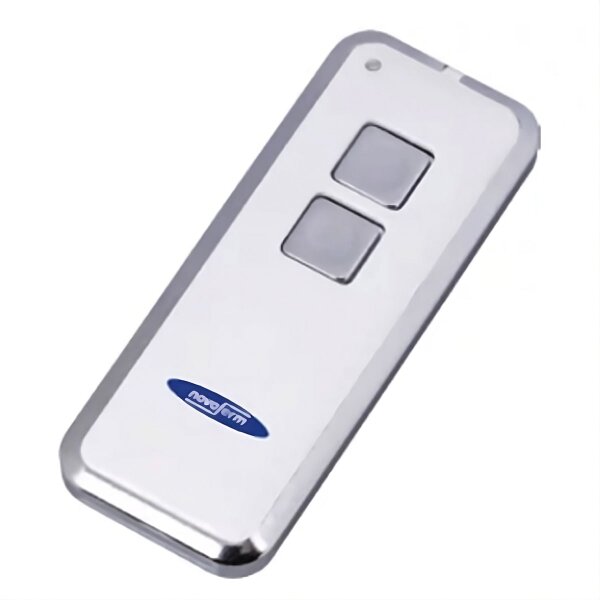

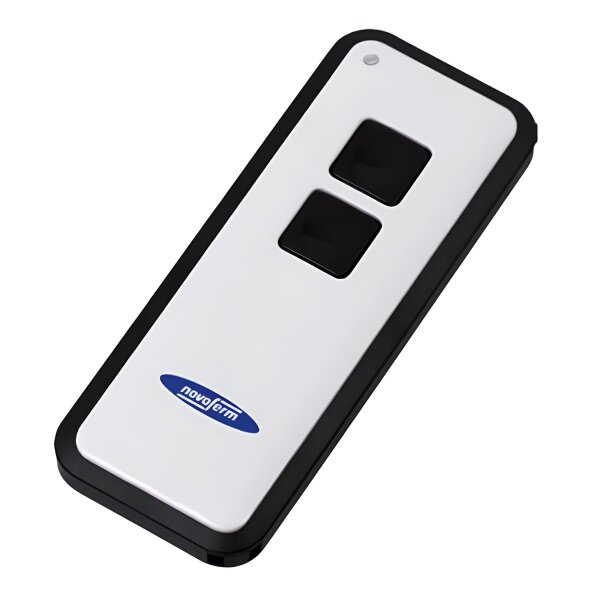

- Novoferm Handsender "Mini-Novotron 522 Design", mit AES 128-Bit Verschlüsselung und LED Statusanzeige
Besondere Produktmerkmale Sektionaltor Novoferm ISO 45 Evolution
- Tor-Design: Moderne Grosslamelle
- Sickenabstand: ca. 525 mm
- Oberfläche außen: moderne SATIN Oberflächen (6 zur Auswahl)
- Oberfläche innen: stucco dessiniert, Verkehrsweiß (ähnl. RAL 9016)
- Profile und Sektions-Endkappen: Verkehrsweiß (ähnl. RAL 9016)
- Wärmedämmung: 45 mm dicker PUR-Hartschaumkern, FCKW-frei
- Torblatt: isoliert, aus doppelwandigen, feuerverzinkten Stahlsektionen in Sandwichbauweise
-
Thermische Trennung der Außen- und Innenschale des Tores
- Wärmedämmwert U(p) = ca. 0,46 W/m² K
- Isolierdichtung zwischen den Sektionen
- Dichtungen: extrabreite Lippendichtungen für hoheWärmedämmung und Schmutzabweisung
-
Variables Bodenprofil zum Ausgleich von Bodenunebenheiten
- Bodendichtung: frostsicher, an Tor-Unterkante für optimalen Schutz vor Wasser
- Dichtungsmaterial: EPDM (Ethylen-Propylen-Dien-Kautschuk)
- Hohe Laufruhe und Stabilität
- Hohe Sicherheit durch Fingerklemmschutz innen und außen
- Eingriffgeschützte 3-fach Sicherheits-Zugfederpakete mit Doppelstahlseilen
- Einbruchhemmung: TÜV geprüft
- Oberflächenbeschichtung: Grundlackierung auf Polyesterbasis
- Serienmäßige Schließung/Öffnung: mittels Novoport-Torantrieb
6 SATIN Oberflächen zur Auswahl
Novoferm Premium Sektionaltor ISO 45 EVOLUTION mit deutlich verbessertem Wärmedämmwert
Was bei Wind und Wetter draußen ist und Tag für Tag reibungslos funktionieren muss, braucht eine besonders durchdachte Konstruktion. Daher sind Novoferm Stahl-Garagen-Sektionaltore doppelwandig isoliert und mit einer langlebigen Dämmung ausgerüstet. Gefertigt sind die einzelnen Torsektionen aus verzinktem Feinblech, versehen werden sie mit einer widerstandsfähigen Lackierung auf Polyesterbasis. Winkelzargen, Führungsschienen sowie sämtliche Beschlagteile auf dem Tor sind ebenfalls galvanisch verzinkt. Das sorgt für dauerhafte Haltbarkeit und beschert Ihnen langanhaltende Freude an Ihrem Garagentor.
1. Doppelwandige Isolierung
Novoferm Stahl-Sektionen werden ausschließlich in
doppelwandiger Sandwichbauweise gefertigt und mit einem
wärmedämmenden PUR-Hartschaumkern gefüllt. Das sorgt für hohe Oberflächenstabilität, leiseren Torlauf und bessere Schall- und Wärmedämmung. Die flexiblen Lippendichtungen zwischen den Sektionen liegen selbst bei niedrigen Temperaturen weich an und verhindern Wärmeverluste sowie das Eindringen von Staub.
2. Frostsichere BodendichtungEin Gummiprofil an der Tor-Unterkante bietet
optimalen Schutz vor Wasser und Schmutz, gleicht kleinere Bodenunebenheiten aus und beugt Beschädigungen und Verletzungen vor. Die Bodendichtung ist aus hochwertigem EPDM (Ethylen-Propylen-Dien-Kautschuk) gefertigt, der für seine hohe Elastizität, Witterungsbeständigkeit und Langlebigkeit bekannt ist.
3. Lippendichtungen an der Zarge
Extra breite Lippendichtungen an der Seitenzarge sorgen für noch höhere Wärmedämmung und Schmutzabweisung.
Das Sektionaltor von Novoferm - Ideal für die Renovierung
1. Eingriffgeschützte Umlenkrolle Die Stahlseile laufen über eingriffsgeschützte, kugelgelagerte Umlenkrollen mit U-förmigem Laufrollenhalter senkrecht in die Winkelzarge. Dies spart Platz in der Höhe, im Gegensatz zur vorneliegenden Torsionsfeder.
2. Seilaufnahme Die neue Seilaufnahme sorgt mit dem Drahtseilhalter für einen sicheren Seillauf in der Winkelzarge, ohne dass die Seile die isolierte Sektion berühren. Die separate Torblattführung sorgt für eine optimalen Schließposition des Torblattes.
3. Integrierte Zahnriehmenbefestigung
Das Formenendstück beinhaltet eine sichere Befestigung des wartungsfreien NovoPort®-Zahnriemen.
4. Mehrfach-Zugfederpakete Für Zugfedertore: Die Feder wird am oberen Ende des Federpaketes eingestellt. Senkrechte Zugfedern ermöglichen geringe Einbautiefen und brauchen wenig Platz.
5. Novomatic 573 S Torantrieb - Kräftig und schnell
Das Antriebssystem Novomatic 563 S sorgt im Betrieb für höchsten Komfort. Der Motor hat eine hohe Zugkraft und kann daher das Tor zuverlässig und schnell öffnen und schließen.
6. Fingerklemmschutz Die Konstruktion der Sektionen und Scharniere schließt Quetschstellen am Torblatt von vornherein aus – von innen und von außen.
7. Eingreifschutz und innen liegende Seilführung
Die Winkelzargen verhindern ein Eingreifen zwischen Torblatt und Zarge weitgehend. Innen liegende Tragseile minimieren Verletzungsrisiken und gewährleisten höchste Funktionssicherheit.
Der Novomatic 573 S Garagentorantrieb - Exklusiver Komfort
Wer sein Garagentor austauscht, möchte es optisch aber auch technisch verbessern. Eine ideale Lösung bietet hier das Novoferm Aktionsangebot bestehend aus Tor, Antrieb und Handsender. Das neue Design des
Novomatict Garagentorantriebs und der neue bidirektionale Funk mit Rückmeldung des Torstatus (Offen/Geschlossen) bringen das Garagentor in allen Belangen auf den neuesten Stand.
Auch an die Umwelt ist gedacht: der Energieverbrauch liegt im Stand-by-Betrieb bei extrem niedrigen 0,5 Watt. Sämtliche Elemente des Novoferm Aktionsangebotes sind
optimal aufeinander abgestimmt und von unabhängigen Instituten nach neuesten Sicherheitsnormen zertifiziert.
Setzen Sie auf zukunftsweisende Technologie - mit der neuen Generation des Novomatic Premium-Antriebs!
Besondere Produktmerkmale Novomatic 573S Garagentorantrieb
- Montage: Deckenmontage
- Bedienung: mittels 2-Kanal-Wechselcode-Handsender sowie über den integrierten Drucktaster
- Sicherheit: Manipulationssicher durch automatische Signalverschlüsselung
- Programmierung: über menügeführte Steuerung mit 7-Segment-Anzeige
- Systemspeicher: Speicherung auch bei Stromausfall
- Stand-by-Betrieb: neueste Generation mit 0,5 W im Ruhezustand
- Integrierte Soft-Start- und Soft-Stopp-Funktion
- Seitenmontage: kein Platzverlust im Bereich des Sturzes, kein Abhängen der Decke oder des Antriebsaggregats
- Beleuchtung: Garagen-Innenbeleuchtung schaltet sich beim Öffnen automatisch ein, programmierbar
- Außenbeleuchtung: anschließbar bis max. 500 W, steuerbar per Handsender
- Antriebsübertragung: verschleißarmer, wartungsfreier Zahnriemen
Welche Abmessungen soll Ihr Novoferm Sectionaltor haben?
Normgrößen, Baurichtmaße
Zur problemlosen Auswahl und Bestimmung der passenden Tor-Größe orientieren Sie sich bitte an den nachstehenden Prinzip-Darstellungen.
Wesentliche Abmessungen
-
Durchfahrtsbreite - auch lichte Öffnungsbreite genannt - ist das Bestellmaß 'BRB' in mm. Die lichte Öffnungsbreite ist der Abstand zwischen der fertigen linken und rechten Öffnungskante. Bitte denken Sie bei der Planung an das Aufbringen von Putz.
-
Lichte Höhe (Öffnungshöhe): Bestellmaß 'BRH' in mm. Die lichte Höhe ist der Abstand von der Oberkante des fertigen Garagenbodens bis zur Unterkante Sturz. Bitte denken Sie bei der Planung auch an die Verringerung des Ab-standes durch das Aufbringen von Estrich oder Asphalt.
-
Sturz: die waagerechte Abdeckung der Garagenöffnung ist als Maß 'S' zu ermitteln. Das Novoferm Sektionaltor ISO benötigtist auf der Garagen-Innenseite eine freie Sturzhöhe von mindestens 110 mm.
- Der Wert des Rahmenaußenmaßes Höhe 'RAMH' ergibt sich aus der lichten Höhe 'BRH' plus des Sturzes 'S'.
Nachdem Sie die Abmessungen für die lichte Höhe und die Durchfahrtsbreite bestimmt haben, können Sie die passende Tor-Größe mit dem Maß
B (Druchfahrtsbreite) und
H (lichte Höhe) aus dem Menu auf der rechten Seite oben
'Torgröße / Baurichtmaß (Breite x Höhe)' passend auswählen. Sollten Abmessungen für Ihre speziellen Anforderungen im Auswahlmenu nicht enthalten sein,
so sprechen Sie uns bitte an. Gemeinsam finden wir dann eine passende Torgröße.
Bitte beachten Sie, das hinsichtlich der Montage von einer Installation hinter der Öffnung (hinter der Laibung) ausgegangen wird. Achten Sie auch auf ausreichend Platz im Innern der Garage (hinter der Durchfahrtsöffnung) Hier sollte links und rechts jeweils ein
Raum von mindestens 80 mm zur Montage zur Verfügung stehen.
Einbaumaße des Novoferm Sektionaltors ISO 45
Vertikalschnitt durch das Novoferm Sektionaltor ISO 45
Horizontalschnitt durch das Novoferm Sektionaltor ISO 45
Bei Bedarf prüfen wir gerne Ihr Außmaß und beantworten Ihre Fragen.
Die Novoferm Garantie
Der Name Novoferm steht für eine jahrzehntelange Erfahrung und Kompetenz eines führenden europäischen Systemanbieters und Markenherstellers rund ums Tor. Alle Novoferm-Tore werden nach dem strengen Qualitätsmanagementsystem DIN ISO 9001 gefertigt und erfüllen die hohen Sicherheitsanforderungen der europäischen Tore-Produktnorm DIN EN 13241-1.
Daher gewährt Novoferm gemäß den Novoferm Garantiebdingungen auf Novoferm Produkte eine
umfassende Garantie.
-
10 Jahre Werks-Garantie auf alle Stahl-Sektionaltore
- sichere Funktion des Tores Torblatt auf Durchrostung von innen nach außen
- Trennung vom Stahl vom Schaum
- Boden-, Zwischen-, Seiten-, und Sturzdichtungen
-
5 Jahre Werks-Garantie
- endbeschichtete Oberflächen auf Haftung von Farbe/Folie, Korrosionsschutz und Lichtechtheit im Binnenland,
- Holztorblätter,
- Schlösser, Scharniere, Federn, Lager, Laufrollen, Seilrollen,
- mechanische Teile, Motor und Motorsteuerung bei Antrieben
-
2 Jahre Werks-Garantie
- Fernsteuerungsteile von Antrieben
- Zubehörteile von Antrieben
Hinweis: Garagentore, Tore und Türen sind Einzelanfertigungen und daher vom Widerrufsrecht ausgeschlossen.
