Novoferm Sektionaltor ISO 20 Groß-Sicke, Woodgrain, Verkehrsweiß
Die Novoferm Sektionaltor ISO 20 bietet Ihnen perfekten Komfort, höchste Sicherheit und maximale Platzersparnis zu einem günstigen Preis.
Das Sektionaltor besteht aus Einzelelementen, sogenannten Sektionen, die durch Scharniere miteinander verbunden sind. So lässt sich das Tor bequem senkrecht unter die Decke schieben bzw. öffnen und schließen, ohne dass Sie zusätzlichen Schwenkraum vor der Garage (z.B. wie bei einem Schwingtor) benötigen. Für Sie bedeutet das:
mehr Platz vor der Garage, z.B. für das Parken eines Zweitwagens. Auch der fließende Verkehr wird bei straßen- oder gehwegnaher Garagenlage in keiner Weise beeinträchtigt.
Bei Toren mit elektrischem Antrieb steht Ihnen immer
die volle Durchfahrtshöhe zur Verfügung - ideal für hohe Fahrzeuge wie Geländewagen oder Vans.
Auch optisch lassen Garagen-Sektionaltore von Novoferm nichts zu wünschen übrig:
Hochwertige Materialien,
erstklassige Verarbeitung und
vielfältige Ausstattungsmöglichkeiten geben jeder Garage ein zeitgemäß-individuelles Gesicht - passend zur Architektur des Hauses und zu Ihrem persönlichen Geschmack.

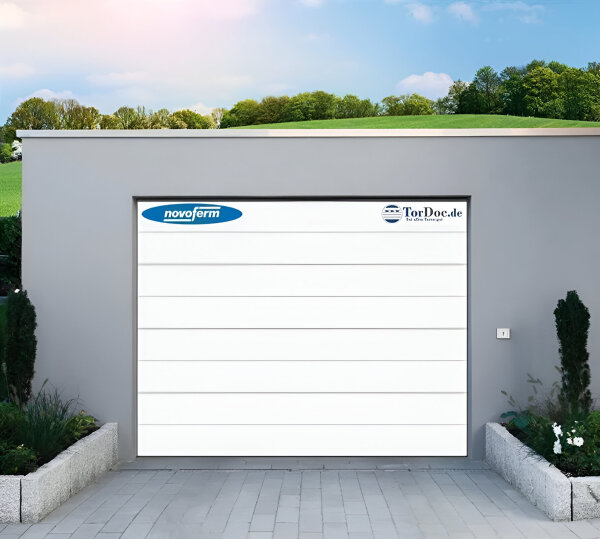

Novoferm Sektionaltor ISO 20: Woodgrain Oberfläche in Verkehrsweiß
Die Struktur dieses Sektionaltors ist als moderne Groß-Sicke mit woodgrain Oberfläche ausgeführt.
Die Außenfarbe ist RAL 9016 (Verkehrsweiß).
Produktmerkmale
-
Tor-Prägung: Moderne Groß-Sicke
- Sickenabstand: 225 mm bis 266 mm, je nach Torhöhe
-
Oberfläche
- außen: woodgrain
- innen: stukko dessiniert
-
Farbgebung
- außen: Verkehrsweiß (ähnl. RAL 9016)
- innen: Grauweiß (ähnl. RAL 9002)
- Oberfläche innen: stucco dessiniert, grauweiß
-
Wärmedämmung: 20 mm dicker PUR-Hartschaumkern, FCKW-frei
- Torblatt: isoliert, aus doppelwandigen, feuerverzinkten Stahlsektionen in Sandwichbauweise
- Wärmedämmwert K = ca. 1,0 W/m² K
- Dichtungen: extrabreite Lippendichtungen für hoheWärmedämmung und Schmutzabweisung
- Bodendichtung: frostsicher, an Tor-Unterkante für optimalen Schutz vor Wasser
- Dichtungsmaterial: EPDM (Ethylen-Propylen-Dien-Kautschuk)
- Hohe Laufruhe und Stabilität
- Hohe Sicherheit durch Fingerklemmschutz innen und außen
- Eingriffgeschützte 3-fach Sicherheits-Zugfederpakete mit Doppelstahlseilen
- Einbruchhemmung: TÜV geprüft
- Oberflächenbeschichtung: Grundlackierung auf Polyesterbasis
- Gewichtsausgleich: vertikales Zugfedersystem mit Mehrfach-Sicherheits-Zugfederpaketen
- Anordnung der Federpakete: in Winkelzarge, mit Doppelstahlseilen und kungelgelagerten Umlenkrollen montiert
-
Schließung / Öffnung:
- Standard: manuell per Handbetrieb
- Optional: mittels NovoPort oder Novomatic Torantrieb
Empfohlen für
- vorgesehen für den Einsatz im Privatbereich
- für max. 25 Betätigungen/Tag
- geeignet für alle Arten von Toröffnungen - ob eckig, Rundbogen oder auch Segmentbogen
Novoferm Sektionaltore - Top Qualität für Ihre Garage
Was bei Wind und Wetter draußen ist und Tag für Tag reibungslos funktionieren muss, braucht eine besonders durchdachte Konstruktion. Daher sind Novoferm Stahl-Garagen-Sektionaltore doppelwandig isoliert und mit einer langlebigen Dämmung ausgerüstet. Gefertigt sind die einzelnen Torsektionen aus verzinktem Feinblech, versehen werden sie mit einer widerstandsfähigen Lackierung auf Polyesterbasis. Winkelzargen, Führungsschienen sowie sämtliche Beschlagteile auf dem Tor sind ebenfalls galvanisch verzinkt. Das sorgt für dauerhafte Haltbarkeit und beschert Ihnen langanhaltende Freude an Ihrem Garagentor.
1. Doppelwandige Isolierung
Novoferm Stahl-Sektionen werden ausschließlich in
doppelwandiger Sandwichbauweise gefertigt und mit einem
wärmedämmenden PUR-Hartschaumkern gefüllt. Das sorgt für hohe Oberflächenstabilität, leiseren Torlauf und bessere Schall- und Wärmedämmung. Die flexiblen Lippendichtungen zwischen den Sektionen liegen selbst bei niedrigen Temperaturen weich an und verhindern Wärmeverluste sowie das Eindringen von Staub.
2. Frostsichere BodendichtungEin Gummiprofil an der Tor-Unterkante bietet
optimalen Schutz vor Wasser und Schmutz, gleicht kleinere Bodenunebenheiten aus und beugt Beschädigungen und Verletzungen vor. Die Bodendichtung ist aus hochwertigem EPDM (Ethylen-Propylen-Dien-Kautschuk) gefertigt, der für seine hohe Elastizität, Witterungsbeständigkeit und Langlebigkeit bekannt ist.
3. Lippendichtungen an der Zarge
Extra breite Lippendichtungen an der Seitenzarge sorgen für noch höhere Wärmedämmung und Schmutzabweisung.
Das Sektionaltor von Novoferm - Ideal für die Renovierung
Novoferm ISO 20 Sektionaltore werden
mit einem vertikalem Zugfedersystem geliefert.
1. Eingriffgeschützte Umlenkrolle Die Stahlseile laufen über eingriffsgeschützte, kugelgelagerte Umlenkrollen mit u-förmigem Laufrollenhalter senkrecht in die Winkelzarge. Dies spart Platz in der Höhe, im Gegensatz zur vorneliegenden Torsionsfeder.
2. Neue Seilaufnahme Die neu geformte Seilaufnahme, mit integrierter Torblattführung, sorgt mit dem neuen Drahtseilhalter für einen sicheren Lauf der Stahlseile in der Winkelzarge, ohne dass die Seile die Sektion berühren.
3. Integrierte Zahnriehmenbefestigung Das neu geformte Formenendstück beinhaltet eine integrierte Befestigung des NovoPort®-Zahnriemens. Der wartungsfreie Zahnriemen wird sicher in der Haltevorrichtung befestigt.
4. Mehrfach-Zugfederpakete Die Zugfedertore werden mit stabilen Mehrfach-Zugfederpaketen ausgestattet. Die Federeinstellung wird jeweils am oberen Ende des Federpaketes durchgeführt. Die senkrechten Zugfedern ermöglichen auch eine geringere Einbautiefe und bieten neue Möglichkeiten bei geringen Platzverhältnissen.
5. NovoPort® - Optional (auf Wunsch)
Einzigartig & flexibel Das Antriebssystem NovoPort® sorgt nicht nur im Betrieb für höchsten Komfort, sondern bereits bei der Montage. Denn der Motor wird nicht wie herkömmliche Antriebe an der Decke fixiert, sondern einfach in die seitliche Torlaufschiene integriert – je nach baulichen Gegebenheiten rechts oder links. So bleibt die Decke frei.
6. Fingerklemmschutz innen und außen Die spezielle Konstruktion der Sektionen und Scharniere schließt Quetschstellen am Torblatt von vornherein aus. Bei Novoferm ergibt sich auch auf der Innenseite keine Klemmstelle.
7. Eingreifschutz und innen liegende Seilführung Die Winkelzargen machen ein Eingreifen zwischen Torblatt und Zarge so gut wie unmöglich. Innen liegende Tragseile minimieren Verletzungsrisiken und gewährleisten höchste Funktionssicherheit.
Welche Abmessungen soll Ihr Novoferm Sectionaltor haben?
Mindestmaße für die Montage
Sie benötigen seitlich links und rechts von der Garagenöffnung jeweils mindestens 85 mm Platz (Anschlag).
Beispiel: Gesamtinnenbreite der Garage bei der Torgröße 2500 mm mindestens 2680 mm (Breite 2500 mm + 90 mm links + 90 mm rechts)
Nach oben wird eine Sturzhöhe von mindestens 120 mm benötigt.
Beispiel: Gesamtgarageninnenhöhe von mindestens 2245 mm (Torhöhe 2125 mm plus 120 mm)
Novoferm Normgrößen, BaurichtmaßeZur problemlosen Auswahl und Bestimmung der passenden Tor-Größe orientieren Sie sich bitte an den nachstehenden Prinzip-Darstellungen.
Wesentliche Abmessungen
-
Durchfahrtsbreite - auch lichte Öffnungsbreite genannt - ist das Bestellmaß 'BRB' in mm. Die lichte Öffnungsbreite ist der Abstand zwischen der fertigen linken und rechten Öffnungskante. Bitte denken Sie bei der Planung an das Aufbringen von Putz.
-
Lichte Höhe (ÖffnungshNovoferm öhe): Bestellmaß 'BRH' in mm. Die lichte Höhe ist der Abstand von der Oberkante des fertigen Garagenbodens bis zur Unterkante Sturz. Bitte denken Sie bei der Planung auch an die Verringerung des Ab-standes durch das Aufbringen von Estrich oder Asphalt.
-
Sturz: die waagerechte Abdeckung der Garagenöffnung ist als Maß 'S' zu ermitteln. Das Novoferm Sektionaltor ISO 20 benötigtist auf der Garagen-Innenseite eine freie Sturzhöhe von mindestens 110 mm.
- Der Wert des Rahmenaußenmaßes Höhe 'RAMH' ergibt sich aus der lichten Höhe 'BRH' plus des Sturzes 'S'.
Nachdem Sie die Abmessungen für die lichte Höhe und die Durchfahrtsbreite bestimmt haben, können Sie die passende Tor-Größe mit dem Maß
B (Druchfahrtsbreite) und
H (lichte Höhe) aus dem Menu auf der rechten Seite oben
'Torgröße / Baurichtmaß (Breite x Höhe)' passend auswählen. Sollten Abmessungen für Ihre speziellen Anforderungen im Auswahlmenu nicht enthalten sein,
so sprechen Sie uns bitte an. Gemeinsam finden wir dann eine passende Torgröße.
Bitte beachten Sie, das hinsichtlich der Montage von einer Installation hinter der Öffnung (hinter der Laibung) ausgegangen wird. Achten Sie auch auf ausreichend Platz im Innern der Garage (hinter der Durchfahrtsöffnung) Hier sollte links und rechts jeweils ein
Raum von mindestens 80 mm zur Montage zur Verfügung stehen.
Einbaumaße des Novoferm ISO 20 Sektionaltors
Vertikalschnitt durch das Novoferm Sektionaltor
Horizontalschnitt durch das Novoferm Sektionaltor
Bei Bedarf prüfen wir gerne Ihr Außmaß und beantworten Ihre Fragen. Mailen Sie uns hierzu gerne den ausgefüllten
Aufmaßbogen.
Die Novoferm Garantie
Der Name Novoferm steht für eine jahrzehntelange Erfahrung und Kompetenz eines führenden europäischen Systemanbieters und Markenherstellers rund ums Tor. Alle Novoferm-Tore werden nach dem strengen Qualitätsmanagementsystem DIN ISO 9001 gefertigt und erfüllen die hohen Sicherheitsanforderungen der europäischen Tore-Produktnorm DIN EN 13241-1.
Daher gewährt Novoferm gemäß den Novoferm Garantiebdingungen auf Novoferm Produkte eine umfassende Garantie.
- 10 Jahre Werks-Garantie auf alle Stahl-Sektionaltore
- sichere Funktion des Tores Torblatt auf Durchrostung von innen nach außen
- Trennung vom Stahl vom Schaum
- Boden-, Zwischen-, Seiten-, und Sturzdichtungen
- 5 Jahre Werks-Garantie
- endbeschichtete Oberflächen auf Haftung von Farbe/Folie, Korrosionsschutz und Lichtechtheit im Binnenland,
- Holztorblätter,
- Schlösser, Scharniere, Federn, Lager, Laufrollen, Seilrollen,
- mechanische Teile, Motor und Motorsteuerung bei Antrieben
- 2 Jahre Werks-Garantie
- Fernsteuerungsteile von Antrieben
- Zubehörteile von Antrieben
Lieferumfang
- Sektionspaket
- Zargenpaket
- Blendenpaket
- Optional:
- Winkelzargen
- Torantrrieb

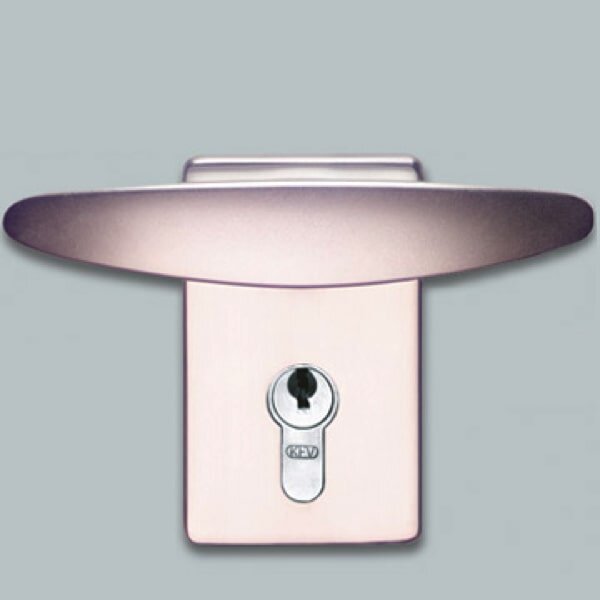

- Außengriff

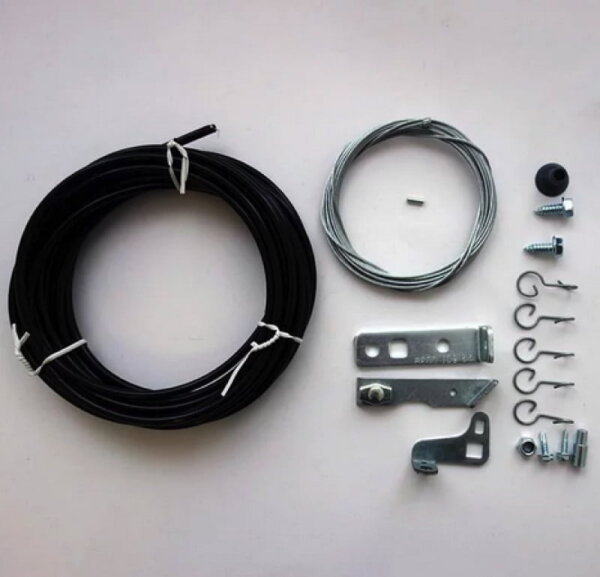

- Notentriegelung
- zusätzliche Einbruchhemmung

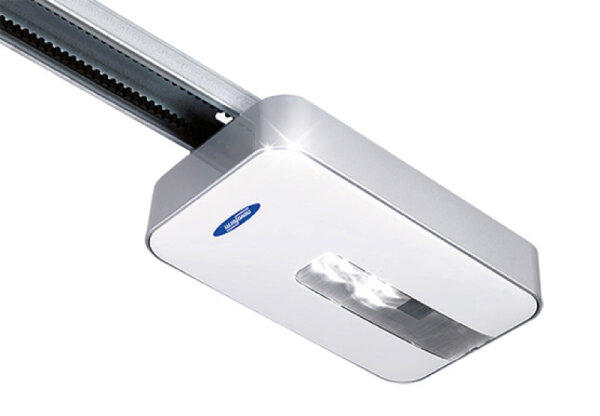

Auf Wunsch: Der NovoPort Speed Garagentorantrieb - Exklusiver Komfort
Wer sein Garagentor austauscht, möchte es optisch aber auch technisch verbessern. Eine ideale Lösung bietet hierdas Novoferm Aktionsangebot bestehend aus Tor, Antrieb und Handsender. Das neue Design des NovoPort Garagentorantriebs und der neue bidirektionale Funk mit Rückmeldung des Torstatus (Offen/Geschlossen) bringen das Garagentor in allen Belangen auf den neuesten Stand.
Auch an die Umwelt ist gedacht: der Energieverbrauch liegt im Stand-by-Betrieb bei extrem niedrigen 0,5 Watt. Sämtliche Elemente des Novoferm Aktionsangebotes sind optimal aufeinander abgestimmt und von unabhängigen Instituten nach neuesten Sicherheitsnormen zertifiziert.
Setzen Sie auf zukunftsweisende Technologie - mit der neuen Generation des patentierten NovoPort®-Premium-Antriebs!
Besondere Produktmerkmale NovoPort Speed Garagentorantrieb
- Montage: in seitliche Torlaufschiene integriert
- Bedienung: mittels 2-Kanal-Wechselcode-Handsender sowie über den integrierten Drucktaster
- Sicherheit: Manipulationssicher durch automatische Signalverschlüsselung
- Programmierung: über menügeführte Steuerung mit 7-Segment-Anzeige
- Systemspeicher: Speicherung auch bei Stromausfall
- Stand-by-Betrieb: neueste Generationmit 0,5 W im Ruhezustand
- Integrierte Soft-Start- und Soft-Stopp-Funktion
- Seitenmontage: kein Platzverlust im Bereich des Sturzes, kein Abhängen der Decke oder des Antriebsaggregats
- Beleuchtung: Garagen-Innenbeleuchtung schaltet sich beim Öffnen automatisch ein, programmierbar
- Außenbeleuchtung: anschließbar bis max. 500 W, steuerbar per Handsender
- Antriebsübertragung: verschleißarmer, wartungsfreier Zahnriemen
Hinweis: Garagentore, Tore und Türen sind Einzelanfertigungen und daher vom Widerrufsrecht ausgeschlossen.
