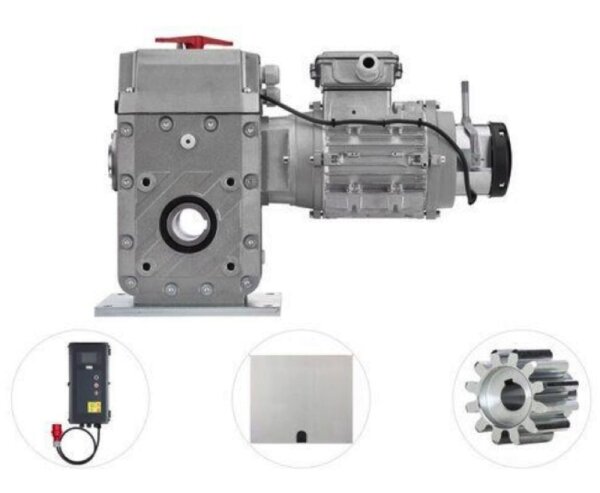

Marantec SDO 35-21-45 HD Schiebetorantrieb Set mit FU für Tore bis 3,8 t

Marantec SDO 35-21-45 HD Schiebetorantrieb Set mit FU für Tore bis 3,8 t

Artikelnummer: 186273
Kategorie: Marantec
Hersteller: Marantec

Torgewicht: max. 3.800 kg
Torbreite: max. 17,2 m
Laufgeschwindigkeit: 17 cm/s

4.298,98 €

inkl. 19% USt. , zzgl.

Sofort lieferbar
Lieferzeit: ca. 4 Wochen (DE - Ausland abweichend)

Stk

Beschreibung
Sicherheitshinweis

Marantec SDO 35-21-45 Schiebetorantrieb Set mit 210 Nm, 17 cm/s für Tore bis 3.890 kg, mit Steuerung CS320, 400 V Motor mit Frequenzumrichter

Ein starker, robuster Schiebetorantrieb. Der Marantec SDO 35-21-45 ist für Schiebetore bis zu einer Breite von 17,2 m und einem Gewicht von 3.890 kg ausgelegt. Die Steuerung ermöglicht die Programmierung von Teilöffnungen. Das System verfügt über eine automatische Zulauffunktion sowie einen für Zusatzfunktionen programmierbaren Ausgang.

Konzipiert für schwere und breite Industrieschiebetore, überzeugen das Marantec SDO 35-21-45 Antriebssysteme durch das robuste, auf Langlebigkeit ausgelegte Motoraggregat.

Der Schiebetorantrieb SDO 35-21-45 von Marantec ist mit einem Frequenzrichter ausgetstattet: Der Schiebetorantrieb für alle geeignet, die mehr Kraft brauchen, als ihre Stromleitung liefert. Der Frequenzrichter wandelt die Netzspannung und verleiht dem Motor damit deutlich mehr Kraft. Das Ergebnis: Ein schnellerer Lauf mit materialschonender Soft-Start und Stopp-Funktion ist garantiert.

Die im Antriebsgehäuse integrierte Steuerung besitzt ein LC-Display, mit dem der Torantrieb einfach und übersichtlich programmiert wird. Das Antriebsgehäuse ist temperatur- und witterungsbeständig.

Der Schiebtorantrieb SDO 35-21-45 bietet somit Sicherheit für den Betrieb und Flexibilität bei der Montage. Ob Sie Ihr Schiebetor mit einem Antrieb nachrüsten, oder ein neues Tor mit unseren Antrieben ausstatten möchten, Marantec Schiebetorantriebe garantieren Zuverlässigkeit und Sicherheit - auch beiStromausfall. In dieser Situation gewährleistet die Getriebeentriegelung den Handbetrieb. Außerdem bietet die SDO 35-Serie ein Stirnrad Modul 6 mit 12 Zähnen und zeigt mit seiner 150 mm Verstellhöhe echte Flexibilität schon bei der Montage.

ANWENDUNG

Schiebetorantrieb SDO 35-21-45
Max. Torgewicht: 3.890 kg
Max. Torbreite: 17,2 m
Zahnrmodul: 6

PRODUKTMERKMALE

Sehr robuster Schiebetorantrieb für gewerbliche Nutzung
Frequenzumrichter-Regelung
Federunterstützte Motorhalterung zur Stoßdä̈mpfung
Stahl-Stirnrad Modul 6 (Modul 4 ist auch einsetzbar)
Optionales Edelstahlgehäuse mit hö̈henverstellbarer Antriebshalterung zur Einstellung der Stirnrad-Position
Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine Elektroheizung auf Anfrage
Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
Kurzschlussfeste Kleinspannung
Beleuchtete Deckeltastatur (Nachtbeleuchtung)
Gehäuseschutz für Leiterplatte
Einstellbare, vormontierte Wandhalter
Steckbares LC-Display mit Klartextanzeige
Platinentaster und LEDs zur Statusmeldung (Standard)
3-Tasten-Navigation/Zustands- und Diagnosemeldungen
Endlageneinstellung
- über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)
- Einstellung üer Platinentaster oder steckbaren LCD-Monitor
4 programmierbare Relaisausgänge mit 44 Funktionen
2 programmierbare Eingänge mit 27 Funktionen
Änderung der Drehrichtung über Platinentaster/ Display
Zwischenstellung programmierbar (nur mit AWG)
Einstellbare Kraftbegrenzung in AUF-Richtung (nur mit AWG)
Drehrichtungsüberwachung und -erkennung (nur mit AWG)
Integrierter Torlaufzähler
Programmierbarer Wartungsalarm (PIN-Code- geschützt)
Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von Häufigkeit und Zyklus des letzten Auftretens) nur mit LCD-Monitor
Notbedienung: Notentriegelung (E)
Drehzahlunabhängiges Steuern von Toren
Start- und Enddrehzahl für beide Laufrichtungen getrennt einstellbar
Zusätzlich 2. Enddrehzahl in Laufrichrung ZU einstellbar
Beschleunigungs- und Verzögerungszeiten für beide Richtungen einstellbar
Beschleunigungs- und Verzögerungszeiten für die Betätigung von Fahrbefehl, Stoppbefehl, Schließkantensicherung, und Lichtschranke jeweils getrennt einstellbar

ANSCHLUSSMÖGLICHKEITEN

Anschluss für Elemente des Sicherheitskreises
Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke) in ZU-Richtung
Anschluss für Schließkantensicherung (8,2 kOhm und Opto) in AUF-Richtung
Anschluss für 2 Lichtschranken (2-Draht, Relais, NPN, PNP) mit/ohne Testung
Anschluss für Schlupftür- und Schlaffseilschalter PL c Kat. 2(8.2 kOhm) mit Testung naxch EN12453:2017
Anschluss für 2 Lichtgittersysteme mit / ohne Testung
Schnittstelle zum Anschluss von Erweiterungsmodulen
Steckplätze für Funkmodul und Wochenzeitschaltuhr
Steckplatz für 2-Kanal Funk-Übertragungssystem zur drahtlosen Signalübertragung von Schließkantensystem und/oder Sicherheitskreis
Ansteuerung der Magnetbremse über Relaisausgang
Für Antriebe mit extern geschalteter Bremse wird zusätzlich ein Bremsüberwachungsmodul eingebaut (BWM1)
Schnittstelle zum Anschluss eines Frequenzumrichters
Versorgung für externe Geräte (24 V-DC/500 mA und 230 V-AC/1A)
