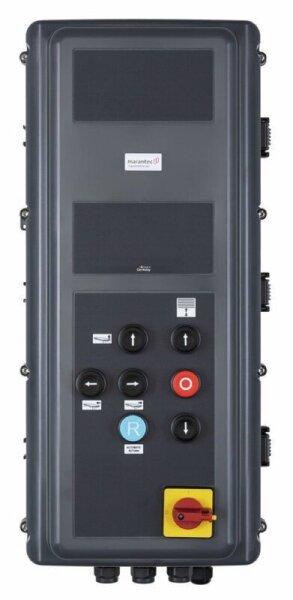

Marantec Rampensteuerung RS 301 V + CS 320 für Überladebrücken mit Vorschublippe
Mit der Rampensteuerung RS 301 V + CS 320 hat Marantec das Beste in ein einziges Gehäuse gepackt und so eine einzigartige
Kombination aus Torsteuerung und Rampensteuerung geschaffen. Das bringt von der Montage bis hin zum täglichen Betrieb viele Vorteile mit sich.
Die Steuerung Marantec RS 301 + CS 320 ist eine Kombination aus der Komfortsteuerung für Überladebrücken RS 301 und der Komfortsteuerung CS 320 für Toranlagen. Sie bietet in Kombination die Möglichkeit, Überladebrücke und Tor zentral zu steuern und miteinander zu verknüpfen. Hierbei steht ein komplexer Funktionsumfang für Überladebrücke und Tor zur Verfügung, optimal abgestimmt auf die Anforderungen in diesen Bereichen.
Die Rampensteuerung sowie die Torsteuerung sind
universell und herstellerübergreifend einsetzbar.
Diese Marantec Kombisteuerung erspart nicht nur ein zweites Gehäuse. Selbstverständlich haben Sie mit ihr alle relevanten Bedientaster an einem Ort. Von hier steuern und programmieren Sie alles über ein Klartext-LC-Display. Außerdem ist die Steuerung bereits für Rampe und Tor vorverkabelt. Mit den vielfältigen Anschlussmöglichkeiten lässt sich die Rampensteuerung individuell an Kundenanforderungen anpassen.
Ob die Rampe 1-, 2- oder 3-Ventiltechnik nutzt, die RS 301 versteht sich mit allen Konzepten. Darüber hinaus bietet sie Anschlussmöglichkeiten für diverse Sicherheitsfeatures wie Radkeil, Anfahrsensor und Verladeleuchte. Eine Drehfeld- und Phasenausfallerkennung zum Schutz des Aggregates ist bereits integriert. Vier potentialfreie Relais für individuelle Anwendungen und zwei programmierbare Eingänge bieten eine hohe Flexibilität. Außerdem verfügt die CS 320 über Anschlüsse für elektronische (AWG) und mechanische (MEC) Endlagen. Für den Fall, dass etwas nicht stimmt, unterstützt Sie der komfortable integrierte Fehlerspeicher.
Empfehlung
- zur Ansteuerung einer Überladebrücke mit Vorschublippe und 2 oder 3 Ventilen
- universell und herstellerübergreifend einsetzbar
PRODUKTMERKMALE
-
Rampensteuerung RS 300V + CS 320
- Verladerampensteuerung für alle handelsüblichen Verladesysteme mit Vorschublippe in 2- oder 3-Ventiltechnik
- Komfortsteuerung CS 320 für Toranlagen.
- Beide Steuerungen sind in in einem Gehäuse (Maxigehäuse) integriert
- Alle Bedientaster an einem Ort
- Einfache Programmierung mittels Klartext-LC-Display
- Integrierter Fehlerspeicher
- Sicherheitskomponenten wie Radkeil und Anfahrsensor sind direkt anschließbar
- Hohe Sicherheitskomponenten
- Flexibiliät durch verschieden Anschlussmöglichkeiten
- Komfortable und einfache Programmierung mittels LC-Display
-
Funktionen Torsteuerung
- 4 programmierbare Relaisausgänge mit 44 Funktionen
- Integrierter Zykluszähler/Torlaufzähler
- 2 programmierbare Eingänge mit 27 Funktionen (Tor)
- Änderung der Drehrichtung über Platinentaster/Display
- Einstellbare Kraftbegrenzung für beide Laufrichtungen (nur mit AWG)
- Drehrichtungsüberwachung und -erkennung (nur mit AWG)
- Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von Häufigkeit und Zyklus des letzten Auftretens) nur mit LCD-Monitor
-
Funktionen Rampensteuerung
- Zur Ansteuerung einer Überladebrücke mit Vorschublippe
- Ansteuerung von 2- oder 3-Ventil-Aggregaten
- 8 Ventilversionen für Vorschublippenansteuerung
- Anlaufverriegelung nach Spannungsausfall
- Drehfeldprüfung/Phasenausfallerkennung
- 1 programmierbarer Eingang mit 4 Funktionen (Brücke)
- Ansteuerung der Torabdichtung (Shelter-Funktion)
- Freigabe/Verriegelung der Torautomatik
- Freigabe/Verriegelung durch externe Torsteuerung
- Auto-Return
-
Endlageneinstellung
- Über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)
- Einstellung über Platinentaster oder steckbaren LCD-Monitor
-
Bedienung
- 3 Richtungstasten
- 3-fach Taster Torsteuerung
- Auto-Return-Taste
- Steckbares LC-Display mit Klartextanzeige
- 3-Tasten-Navigation/Zustands- und Diagnosemeldungen
-
Aufbau und Anschluss
- Integrierter Hauptschalter
- Integrierte Sicherungen für das Hydraulikaggregat (Standard: 4 A, auf Wunsch 6,3 A)
- Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
- Versorgung für externe Geräte RS301, CS320
- Kurzschlussfeste Kleinspannung
- Anschluss von Innen- und Außenampeln
- Anschluss von Radkeil und Anfahrsensor
- Anschluss von Verladeleuchte oder Signalhorn
- Anschluss zur Verriegelung der U¨berladebru¨cke
- Anschluss zur Verriegelung der Toranlage
- Anschluss für Elemente des Sicherheitskreises
- Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke) in ZU-Richtung
TECHNISCHE DATEN
- Gehäusetyp: CS-Maxi
- Gewicht: 4,3 kg
- Schutzart: IP 65
- Hauptschalter im Steuerungsdeckel: 4-polig
- Drucktaster im Steuerungsdeckel: elektronischer 3-fach Taster CS Heben Vor Zurück Auto-Return
- Not-Aus: ohne Not-Aus-Schalter
- Netzstecker: CEE-Stecker 5-polig rot
- Bauseitige Versorgungsspannung: 180-440 V/3~/N/PE/50/60 Hz
- Nennfrequenz: 50 / 60 Hz
- Steuerspannung: 24 V DC
- Schaltstrom Torsteuerung: max. 8 A
- Schaltstrom Rampensteuerung: max. 6,3 A
- Belastbarkeit Leistung Torsteuerung: max. 2,2 kW
- Belastbarkeit Leistung 2,2 Rampensteuerung: max. 2,2 kW
- Stromaufnahme pro Ventil: max. 800 mA
- Abmessungen: 260 x 550 x 245 mm (B x L x H)
- Temperaturbereich: -10 bis + 45 °C
LIEFERUMFANG
- 1 x Marantec Steuerung RS 301 V + CS 320 400 V/3~ mit LC-Display im CS-Maxigehäuse, Tasten für Heben/Vor/Zurück/Auto-Return, 3-fach Taster und Hauptschalter im Deckel, 1.000 mm Kabel und CEE-Stecker 5-polig
- Betriebsanleitung
