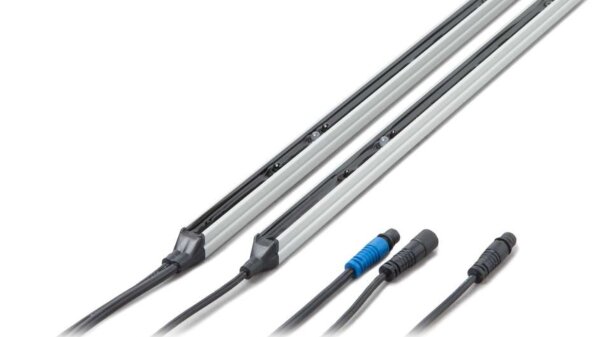

Marantec GridScan/Pro 2.500 Lichtgitter mit 2,5 m Schutzfeldhöhe, PNP/NPN/OSE

Marantec GridScan/Pro 2.500 Lichtgitter mit 2,5 m Schutzfeldhöhe, PNP/NPN/OSE

Artikelnummer: 179491
Hersteller: Marantec

313,52 €

inkl. 19% USt. , zzgl.

Artikel verfügbar
Lieferzeit: 10 - 11 Werktage (DE - Ausland abweichend)

Beschreibung
Sicherheitshinweis

Marantec Lichtgitter GridScan/PRO 2.500 Lichtgitter mit 2,5 m Schutzfeldhöhe, PNP/NPN/OSE

GridScan/Pro Lichtgitter für den berührungslosen Schutz von Tor, Personen oder Objekten durch Anwesenheitserkennung. Für alle Marantec-Steuerungen und Fremdfabrikate mit OSE- oder PNP-Anschluss. Für Marantec Garagentorantriebe und Marantec VTA Industrietorantriebe wird das Erweiterungsmodul EM 185 zusätzlich benötigt.

PRODUKTMERKMALE

Für Tore mit max. Schließgeschwindigkeit von 1,6 m/s und max. Öffnungsgeschwindigkeit von 3 m/s
keine Unterscheidung zwischen OSE, PNP und Relais
Ausgangslogik lässt sich einstellen (FSS, PNP und NPN)
Sicherheitsausgang FSS ermöglicht ohne Verwendung eines Testsignals eine Absicherung gemäß EN ISO 13849-1:2015
E-Einrichtung nach EN 12453:2017
einfache Montage durch vorgebohrte Löcher, 90°-Winkel oder Befestigungsclips
Direkter Einbau in die Zarge des Tores möglich (Torausblendung)
Zulassung als E-Einrichtung nach DIN EN 12453:2017
integrierte RS485-Schnittstelle für Lichtgitter, AWG und Steuerung

Die Ausgangslogik des GridScan/Prolässt sich einstellen (FSS, PNP und NPN). Hinter FSS steckt ein Sicherheitsausgang, der ohne Verwendung eines Testsignals eine Absicherung gemäß EN ISO 13849-1:2015 ermöglicht. Das Lichtgitter wird über ein Synchronisationskabel zwischen Sender und Empfänger und einem Anschlusskabel mit der Steuerung verbunden.

Das Lichtgitter bietet eingebrachte Bohrungen zur Befestigung. Darüber hinaus gibt es die Möglichkeit das Lichtgitter mit 90°-Winkeln zu befestigen oder mit speziellen Befestigungsclips, in die das Lichtgitter eingedrückt wird.

Das neue Marantec Lichtgitter GridScan/PRO bietet bereits heute die Zulassung als E-Einrichtung nach DIN EN 12453:2017. Damit ist es bereits nach aktueller und zukünftiger Norm zertifiziert. Schon heute verfügt das Lichtgitter GridScan/PRO über die integrierte RS485-Schnittstelle. Das ermöglicht die Kommunikation zwischen Lichtgitter, AWG und Steuerung, die bisher nicht in unseren Steuerungen implementiert war.

TECHNISCHE DATEN

Reichweite: 10 m
Schutzfeldhöhe: max. 2,5 m (GridScan/Pro 2.500)
Torschließgeschwindigkeit: max.1,6 m/s
Anzahl Strahlen: 22 (GridScan/Pro 2.500)
Sicherheitskategorie: 2
Betriebsspannung: 10-30 V-DC
Nennstrom: 0,05 A
Schnittstellen: OSE; PNP
Schutzart: IP67
Maße: (BxHxT) 12 x 2438 x 14.5 mm

LIEFERUMFANG

Lichtgitter Sender mit M8-Stecker (4-polig)
Lichtgitter Empfänger mit M8-Stecker (4-polig)
Anschlusskabel, 5.000 mm, 6x0,14 mm² AWG 26 mit M8-Stecker (4-polig)
Synchronisationskabel, 10.000 mm, 4x0,14 mm² AWG 26 mit M8-Stecker (4-polig)
Bedienungsanleitung

Herstellerinformationen:

Marantec Marienfeld GmbH & Co. KG
Remser Brook 11
33428 Marienfeld
Deutschland
Email: info (at) Marantec.com
