Marantec Drehtorantrieb Comfort KRA 4224E im Set2-flügelig bi-linked, 698,98 €

Beschreibung
Sicherheitshinweis

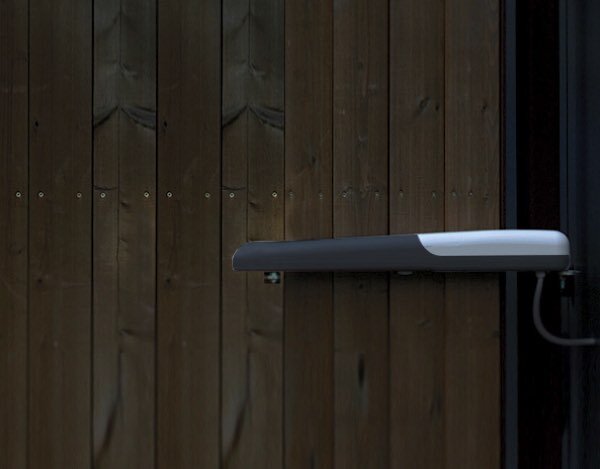

Marantec Drehtorantrieb Comfort KRA4224E Set, 2-flügelig bi-linked, mit Encoder

Marantec Komplett-Set für 2-flügelige Drehtore bis 4,0 m. Mit 24 V-DC Motor und einer max. Zug-/Druckleistung von 2.000 N und einer max.Laufgeschwindigkeit von 1,5 cm/s, mit Encoder.
Dieser Drehtorantrieb hat eine stromabhängige Hinderniserkennung, d.h. es ist keine aktive Schließkantensicherung nötig (nur Antriebe mit Encoder).

PRODUKTMERKMALE

Hersteller: Marantec
Sehr leise Mechanik
Sehr stabiles, pulverbeschichtetes Aluminium-Druckguss-Gehäuse
Alle mechanischen Teile gegen Witterungseinflüsse geschützt
Stabiles Aluminium-Druckguss-Gehäuse und UV-beständige Kunststoff-Abdeckungen
Einstellbare Tor- und Pfeilerwinkel für einfache Motorenmontage
Steuerung – Funktionen:
- Eingebauter Encoder für maximale Präzision
- Stromabhängige Hinderniserkennung mit Reversierung
- Soft-Start/Soft-Stopp/Soft-Lauf
- Automatische Zulauffunktion
- Toraufzeit und Vorwarnzeit getrennt programmierbar
- Beleuchtungsdauer programmierbar und über Funk schaltbar
- Teilöffnung programmierbar
- Laufgeschwindigkeit AUF und ZU getrennt programmierbar
- Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
- Soft-Lauf-Position AUF und ZU getrennt programmierbar
- Zyklenzähler
- Wartungsintervall programmierbar
- Fehlersignalisierung
- Einfache Reset-Funktion (Komplett-Reset)
Steuerung – Aufbau und Anschluss:
- Battery-Backup im Gehäuse integrierbar
- Integrierter Funkempfänger bi.linked 868 MHz
- Anschluss (konventionell) für Taster
- Anschluss (konventionell) für 4-Draht-Lichtschranke AUF und ZU
- Anschluss (konventionell) für Haltkreis
- Anschluss (konventionell) für 8,2 kOhm-Kontaktleiste
- Anschluss (konventionell) für 24 V-DC Signalleuchte
- Anschluss (konventionell) für 12 V-AC Elektroschloss
- Anschluss für Battery-Backup
- Ausgang 24 V-DC, max. 250 mA

TECHNISCHE DATEN

Max. Torflügelgewicht	600 kg
Max. Torflügelbreite	4,0 m
Max. Torflügelhöhe	2,0 m
Betriebsspannung	220 - 240 V AC, 1 phasig
Nennfrequenz	50 - 60 Hz
Nennstromaufnahme	5,0 A
Max. Öffnungswinkel	120°
Max. Torsteigung	0,0 %
e-Maß (min. / max.)	0 / 230 mm
Schutzart	IP44 IP54 (Funktechnik)
Motorleistung	0,12 kW
Zug- und Druckkraft	2.000 N
Laufgeschwindigkeit	1,5 cm/s (max.)
Einschaltdauer	S2 - 8 min
Bewegungshub	415 mm max.
Funktechnologie	bi-linked
Funkfrequenz	868 MHz
Temperaturbereich	–20 °C bis +55 °C
Gewicht	8 kg
Abmessungen	100 x 104 x 844 mm

LIEFERUMFANG

Erstes und zweites Motor-Aggregat ohne Kabel (2x1,5 und 3x0,5 mm² benötigt)
1 x Externe Steuerung Control CBX20224H mit integriertem Funkempfänger, 868 MHz bi.linked
2 x Digital 572 Micro-Handsender 2-Kanal, 868 MHz bi.linked
1 x LS22 Einweg-Lichtschranke ohne Kabel
1 x FCRAY Endanschlag für Richtung AUF
Tor- und Pfeilerwinkel
Bedienungsanleitung
