Rolltorsteuerung, Dickert RTS20Q-20

Artikelnummer: RTS20Q-20
Hersteller: Dickert

Beschreibung
Sicherheitshinweis

Die RTS20Q ist eine Motorsteuerung für 230 V AC Rohrmotore mit integrierten Endschaltern. Die Steuerung kann für Rolltore, Rollladen, Markisen usw. eingesetzt werden. Betrieb anderer 230 V AC Antriebe, ohne Endschalter, ist über Laufzeit-Abschaltung möglich.

Funktionen:

Standbyverbrauch <0,5 Watt
Fernlern-Funktion “QuickLearn”
Zusatzkarte QuickLog (optional) Sicherung der Einstellungen / Sendercodes, Speichererweiterung, Logbuch
Impuls, gezielt 'Auf-Zu', Totmann Tippbetrieb zur Lamellenverstellung
Vorendschalter
Licht / Warnlichtausgang
Lichtschrankenanschluss
Sicherheitsleistenauswertung 1K2, 8K2, OSE oder Schaltleiste
Betrieb ohne Endschalter möglich Stop über Laufzeit (Hydraulikantriebe)
Elektronische Endlagenerkennung
Integrierter Funkempfänger (Optional) Steckbares Funkmodul in div. Frequenzen
Schliessautomatik
Code-Schloss, RFID-Transponder

Technische Daten:

Betriebsspannung:	230 V ±10 % 50 Hz
Anschlussleistung:	max. 750 VA
Ausgänge:	Motor 230 V/AC 30 VA...500 VA, Licht / Warnlicht 230 V/AC, max. 250 VA, 12 V/DC max. 300 mA für Fraba OSE
Eingänge:	Impulstaster, AUF-Taster, ZU- Taster, Notstop-Taster, Lichtschranke, Sicherheitsleiste 1K2, 8K2 oder OSE, Vorendschalter, Code-Schloss, RFID-Transponder
Einschaltdauer:	25 % ED bei max. 99 s Motorlaufzeit
Anschluss:	Schraubklemmen, max 4 qmm
Funk:	Funkmodul mit 433MHz oder 868MHz AM
Codierung:	12Bit, 18Bit oder Keeloq, selbstlernend, max. 30 Codes, optional 60 Codes (QuickLog25) können eingelernt werden
Betriebstemperatur:	-20° C bis +50° C bei 30 % bis 80 % rel. Luftfeuchtigkeit

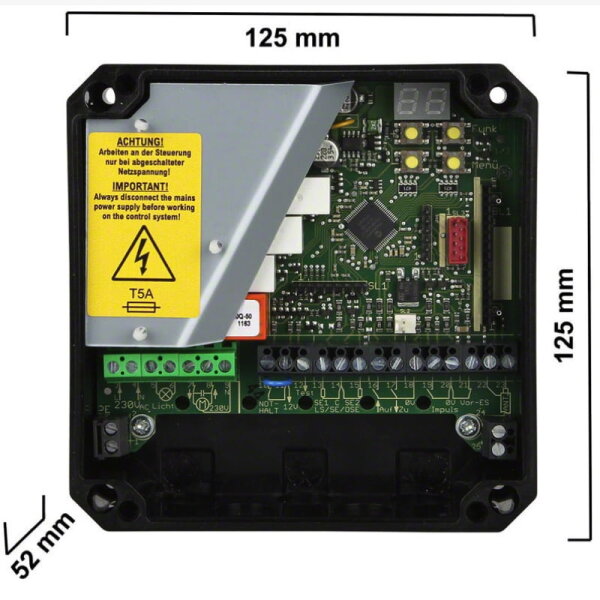

Abmessung:	125 mm x 125 mm x 52 mm Kunststoffgehäuse, IP54
Gewicht:	ca. 0,5 kg incl. Verpackung
