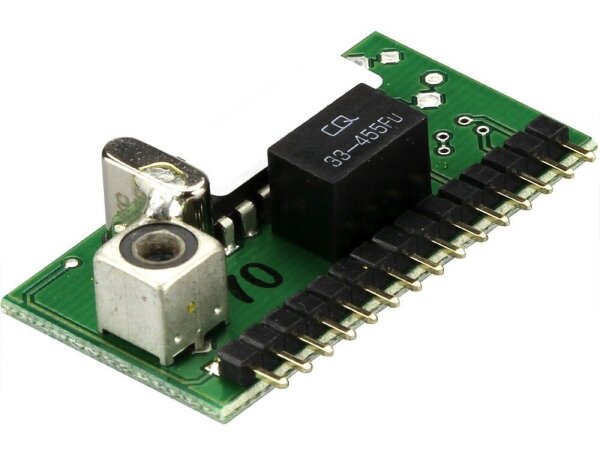

Dickert HAM27-51 Funkmodul 27 MHz

Dickert Funkempfänger HAM27-51 Funkmodul, 27MHz

Das Dickert Funkmodul HAM27-51 Funkmodul dient zum Empfangen von seriellen Daten per Funk. Es arbeitet mit einer Trägerfrequenz von 27,015MHz in der Modulationsart AM.

Typische Anwendungsbereiche sind Dickert Funkempfänger und Motorsteuerungen für die Bedienung per Handsender. Das Modul kann z. B. auch für Funkalarmanlagen usw. genutzt werden. Der Anschluss des Moduls erfolgt über die Steckverbindung der 15-poligen Buchsenleiste auf der Grundsteuerung (z.B. Dickert E25Q oder E27Q).

TECHNISCHE DATEN

Empfangsfrequenz: 27,015 MHz

Modulation: AM

Zwischenfrequenz: 455 kHz

Datenrate: max. 3 kHz

Betriebsspannung: 3 ... 9 V/DC

Stromaufnahme: bei 5 V UB typ. 7,5 mA

Ausgang: Logikpegel bei 5 V UB; VLOW 0,6 V, VHigh 3,7 V

Abmessung: ca. 41 x 22 x 13 mm (ohne Anschlußstifte)

LIEFERUMFANG

1 x Dickert HAM27-51 Funkmodul, 27 MHz

1 x Wurfantenne

Bedienungsanleitung
