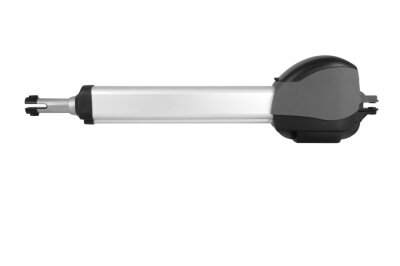

Marantec Comfort 525 Drehtorantrieb Set 1-flügelig

Artikelnummer: 101062
Kategorie: Marantec
Hersteller: Marantec

Torflügelbreite: max. 3,0 m
Torfügelgewicht: max. 400 kg
Laufgeschwindigkeit: max. 2 cm/sek.

Version

586,98 €

inkl. 19% USt. , zzgl.

Sofort lieferbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Sicherheitshinweis

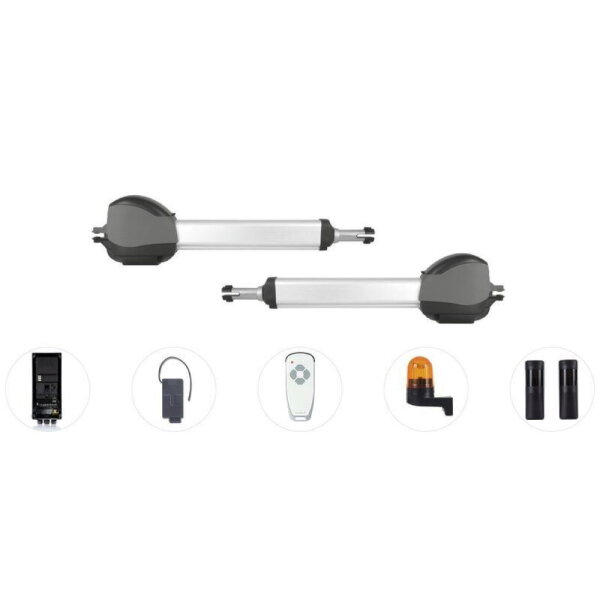

Marantec Comfort 525 Set, Antriebssystem für Drehtore, bi-link Funktechnik

Der Kolbenstangenantrieb Marantec Comfort 525 öffnet Drehflügeltore mit einer Flügelbreite von bis zu 3,0 m und einer Flügelhöhe von bis zu 2,0 m. Die Öffnungszeit ist torspezifisch und beträgt zwischen 15 und 25 Sekunden. Das Flügelgewicht darf maximal 400 kg betragen.

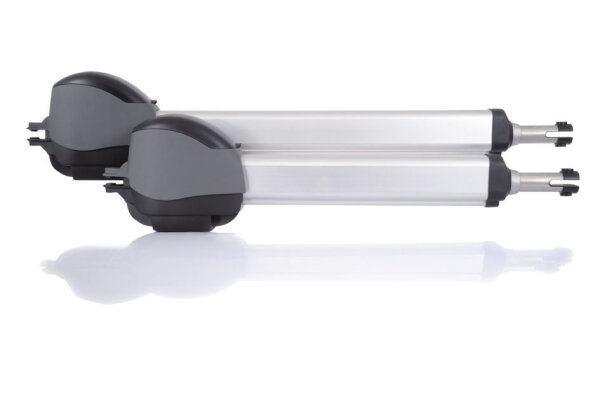

Der Marantec Comfort 525 ist sowohl für einflügelige als auch für zweiflügelige Drehtore verwendbar.

ANWENDUNG

Geeignet für: für 1-flügelige und 2-flügelige Drehtore
Flügelbreite: bis max. 3.000 mm
Flügelhöhe: bis 2.000 mm
Flügelfläche: max. 50% geschlossen
Flügelgewicht: bis max. 400 kg
Steigung: nur in Verbindung mit optionalem Zubehör
e-Maß: 0 bis +160 mm

HINWEISE

Zur besseren Stabilität der geschlossenen Torflügel empfehlen wir, einen mechanischen Anschlag zu installieren.
Außerdem empfehlen wir, Wind- und Antriebsmomente in Bezug auf Windlasten zu überprüfen und evtl. anzupaassen und durch zusätzliche Sicherheitseinrichtungen zu ergänzen.

PRODUKTVORTEILE

Robuster Drehtorantrieb
Sehr leise Mechanik
Strom-Spar-Technik
Regerenzpunkt-Technik
Soft-Start / Soft-Stopp
Elektronische Aufschubsicherung
Laufzeitbegrenzung
Abschließbare Entriegelung (von Außen zugänglich)
Integrierte Auswertung 8,2 kOhm
Marantec EOS-Programmierung
Programmierung und Zustandsmeldung über LED-Anzeige
Automatische Zulauffunktion (nur in Verbindung mit Lichtschranke nutzbar)
Torlaufzeit und Vorwarnzeit getrennt programmierbar
Beleuchtungsdauer programmierbar
Abschaltautomatik AUF und ZU getrennt programmierbar
Torlaufgeschwindigkeit programmierbar
Gehflügelfunktion programmierbar (2-flügelige Anlagen)
Laufgeschwindigkeit AUF und ZU getrennt programmierbar
Soft-Lauf-Position AUF und ZU getrennt programmierbar
Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
Programmierbarer Relais-Ausgang für Signalleuchte, Torposition AUF/ZU, Wischimpuls - 1 Sekunde, Störung, Beleuchtung
Wartungsintervall programmierbar
Fehlersignalisierung
Einfache Reset-Funktion

ANSCHLUSSMÖGLICHKEITEN

Taster (konventionell)
Marantec-Lichtschranke AUF und ZU (konventionell)
Fremd-Lichtschranke ZU (konventionell)
Haltkreis (konventionell)
Schließkantensicherung 8,2 k O AUF und ZU (konventionell)
Signalleuchte 24 V DC (konventionell)
Elektroschloss 24 V DC (konventionell)
Battery-Backup
Versorgung externer Elemente 24 V DC (max. 50 mA)

TECHNISCHE DATEN

MECHANIK
- Zug- und Druckkraft: 3.000 N
- Flügelbreite: max. 3.000 mm
- Flügelhöhe (max): 2.000 mm
- Flügelgewicht: (max) 400 kg
- Laufgeschwindigkeit: 20 mm/s
- Öffnungswinkel: 120°
- Öffnungszeit (torspezifisch): ca. 15-25 s
- Bewegungshub: 405 m
- Gewicht:
  - Motor-Aggregat: 7,5 kg
  - Steuerung: 2,4 kg
ELEKTRIK
- Nennspannung: 230 V
- Nennfrequenz: 50/60 Hz
- Stromaufnahme: 1,7 A
- Leistungsaufnahme Betrieb: 0,4 kW
- Leistungsaufnahme Stand-by: 3,2 W
- Betriebsart (Einschaltdauer): S2- 5 min
- Steuerspannung: 24 V D
UMGEBUNGSDATEN
- Schutzart Motor-Aggregat: IP 44
- Schutzart Steuerung: IP 65 Schutzklasse: I
- Temperaturbereich: -20°C bis +60°
ABMESSUNGEN
- Motor-Aggregat: 1.137 x 208 x 136 mm
- Steuerung: 120 x 240 x 100 mm
